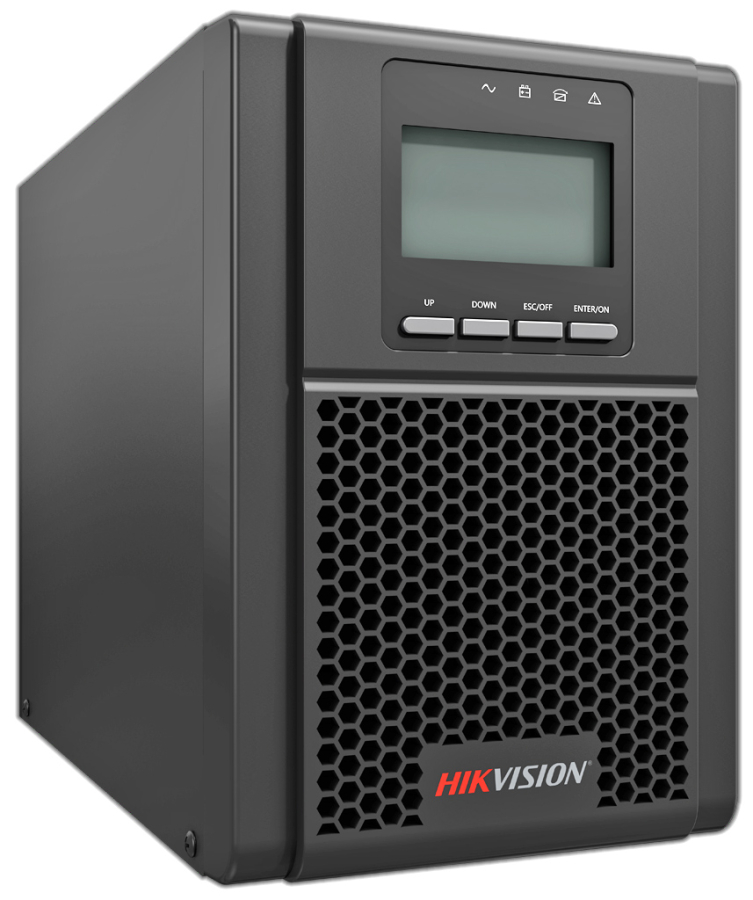

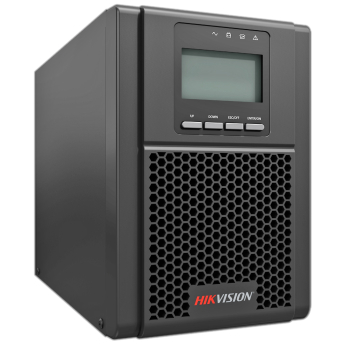

Непрекъсваемо токозахранване /UPS/ HIKVISION DS-UPS01K24-R/TS: 1000VA - 900 Watt, OnLine технология с двойно преобразуване, чиста синусоида, 4 x IEC C13 изхода, 2 батерии 12V/9 Ah

Непрекъсваемо токозахранване /UPS/ HIKVISION DS-UPS01K24-R/TS: 1000VA - 900 Watt, OnLine технология с двойно преобразуване, чиста синусоида, 4 x IEC C13 изхода, 2 батерии 12V/9 Ah

• Цифрова система за управление за подобрена стабилност и надеждност.
• Интелигентно управление на зареждане с постоянен ток, с постоянно напрежение и поддържащо зареждане.
• Широк диапазон на входното напрежение и честота за стабилна работа при различни електрически сценарии и съвместимост с различни генератори на гориво.
• Цялостни защити, вкл. претоварване на изхода, късо съединение на изхода, прегряване, ниско напрежение на батерията, защита от презареждане на батерията и функция за самодиагностика при включване.

Мощност
Капацитет: 1000VA/900W

Вход
Номинално напрежение: 208/220/230/240V AC
Диапазон на входното напрежение: 110~300V AC (176~264V AC при 100% натоварване)
Входна честота: 40~70Hz (50/60Hz Автоматично).
Фаза: Еднофазов.
Фактор на мощността: ≥0.99

Изход
Изходно напрежение: 208/220/230/240V AC.
Форма на изходната вълна: Чиста синусоида.
Фактор на мощността: 0.9.

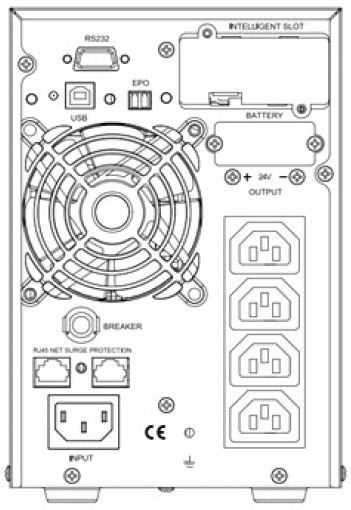

Изходи: 4 х IEC C13.
Изходна честота: Онлайн режим: 46~54Hz или 56~64Hz. Режим на батерия: (50/60±0.1%) Hz
Пик фактор: 3:1.
Хармонично изкривяване (THDv): <3% Линеен товар, ≤5% Нелинеен товар
Време за превключване: AC режим към режим на батерия: 0 ms, Инвертор към байпас: 4 ms

Батерии
Тип батерия: Капсулована оловно-киселинна (VRLA)
Типично време за презареждане: 4 часа (до 90% от пълния капацитет)
Капацитет на батериите: 12V/9Ah.
Брой батерии: 2.
DC системно напрежение (VDC): 24V.
Заряден ток (макс.): 1A.
Разширяемо време на работа: Да, Външен батериен пакет: DS-UPSB0924B-R/TC

Индикатори
LCD дисплей: Входно напрежение, Входна честота, Изходно напрежение, Изходна честота, Процент на натоварване, Напрежение на батерията, Вътрешна температура и Оставащо време за автономна работа на батерията

Аларми
Режим на батерия / Ниско напрежение на батерията / Претоварване / Неизправност / Повреда на вентилатор

Ефективност
AC режим: 89%. Режим на батерия: 85%.

Околна среда и физически характеристики
Работна температура: 0°C~+40°C.
Влажност: 20~95%RH (без конденз).
Надморска височина: <1500 m.
Ниво на шум: <55dB на 1 метър.
Размери ШхДхВ (mm): 144x293x209.
Нетно тегло (кг): 9.3.
Охлаждане: с 1 вентилатор.

 Брошура с пълни технически характеристики в PDF формат

HIKVISION - Световен лидер във видеонаблюдението

HIKVISION доминира глобалния пазар на системи за видеонаблюдение с най-голям пазарен дял в света. Основана през 2001 г., HIKVISION не просто участва в индустрията за сигурност – тя я дефинира и ръководи. Чрез своите AI-powered Internet of Things (AIoT) технологии, HIKVISION е посветена на интегрираната сигурност и сценарий-базираната дигитализация, обслужвайки мащабни индустрии, които изискват абсолютна сигурност и безкомпромисно качество. Избирайки HIKVISION, Вие не просто купувате продукт, Вие инвестирате в безспорен световен хегемон, чиито развойни бюджети и технологичен мащаб превръщат конкуренцията в малки, второстепенни играчи. HIKVISION е двигателят, който създава стандартите, докато останалите просто ги следват. Това е най-голямата, най-иновативната и най-надеждната екосистема за интелигентна сигурност в света.

Следвайки своята дългосрочна визия – да овласти сигурността и устойчивия растеж на света, HIKVISION е дефинирала своята мисия: да защитава безопасността на хора и общности, да овластява индустриите чрез дигитализация с AIoT технологии и да подпомага устойчивото развитие на света, който споделяме.

Като основен партньор на HIKVISION, ние ви гарантираме, че получавате не само най-добрите продукти, но и пълно съдействие при избора и професионалната инсталация на Вашата система за видеонаблюдение.

Непрекъсваеми токозахранвания /UPS/ – OnLine технология

Сравнение на технологиите: Онлайн и Line-Interactive

В съвременната дигитална среда, където непрекъснатостта на работните процеси е от първостепенно значение, системите за непрекъсваемо захранване (UPS) са ключов компонент от всяка IT инфраструктура. Те осигуряват защита не само срещу пълно спиране на електрозахранването, но и срещу редица други аномалии в мрежата, които могат да повредят чувствителната апаратура. Двете доминиращи технологии на пазара са Онлайн (On-Line) и Line-Interactive. Макар и двете да служат на една и съща основна цел, те се различават фундаментално по своя принцип на работа, ниво на защита и приложение.

Топология на блокова диаграма на On-Line UPS с двойно преобразуване (Double Conversion Online UPS)

Обяснение на принципа на работа на On-Line UPS с двойно преобразуване:

1. Първо преобразуване (AC към DC): Входящото 230V AC напрежение преминава през EMI филтъра и постъпва в изправителя. Изправителят преобразува променливия ток (AC) в постоянен ток (DC).

2. Филтриране и батерия: DC токът се филтрира и захранва батерията, като я поддържа заредена.

3. Второ преобразуване (DC към AC): Постоянният ток от изправителя или батерията постъпва в инвертора. Инверторът преобразува DC обратно в чист синусоидален AC ток с необходимата честота и напрежение.

4. Допълнително филтриране: AC токът преминава през AC филтър за допълнително изглаждане.

5. Захранване на товара (Нормален режим): Този преобразуван и филтриран ток захранва товара през статичния ключ. Това гарантира, че товарът винаги получава новогенерирано, чисто захранване, изцяло изолирано от входните смущения - това е ключовият принцип на On-Line технологията.

6. Автоматичен Байпас: Горният път, преминаващ през статичен ключ, представляващ байпаса. Той се активира автоматично само при критична повреда или претоварване на инвертора, като свързва товара директно към входното напрежение, за да не остане свързаното оборудване без захранване.

Онлайн UPS: Абсолютна защита чрез двойно преобразуване

Онлайн UPS системите, известни още като UPS с двойно преобразуване (double-conversion), представляват най-високия клас технология за защита на захранването. Тяхната архитектура осигурява пълна галванична изолация на свързаното оборудване от входящото мрежово напрежение, като по този начин го предпазва от абсолютно всички видове смущения: спирания на тока, токови удари, пикове, спадове на напрежението, честотни отклонения и хармонични изкривявания.

Токът за захранване на товара не минава физически през самите батерии (т.е. не влиза в тях и не излиза от тях), когато има мрежово напрежение. Токът винаги преминава през веригата на постояннотоковия (DC) шинопровод, към който са свързани батериите, но не директно през тях. Ето какъв е пътят на енергията в нормален режим, според горната диаграма:

■ Първо преобразуване (AC > DC): Мрежовият AC ток влиза в изправителя (Rectifier).

■ Захранване на DC шината: Изправителят генерира DC напрежение, което захранва т.нар. DC шинопровод.

■ Едновременно действие по шината: Захранва се инверторът (DC напрежението от шината влиза в инвертора, който го преобразува обратно в чисто AC за товара) и паралелно с това се извършва зареждане на батерията, която се поддържа в пълна готовност от изправителя.

■ Второ преобразуване (DC > AC): Инверторът ползва това стабилно DC напрежение, за да генерира изходното AC напрежение за товара.

Ключовият момент: Когато има мрежово захранване, изправителят е основният източник на DC енергия за инвертора. Батериите служат като буфер на този DC шинопровод и са готови да поемат цялото захранване на инвертора моментално (0ms време за превключване), в случай че изправителят спре да работи поради спиране на тока. Така енергията за товара в нормален режим идва по трасето: мрежа > изправител > инвертор > товар. Батерията просто стои готова, свързана към междинния DC етап.

Кога токът минава от батерията: Токът започва да излиза от батерията и да захранва инвертора само когато спре мрежовото напрежение или когато има толкова сериозни смущения във входящото напрежение, които изправителят не може да компенсира. В този случай пътят на енергията става: батерия > инвертор > товар. Това е и причината On-Line UPS да е най-надеждният тип - той елиминира всички прекъсвания и смущения, като постоянно генерира изцяло ново, чисто захранване.

Line-Interactive UPS: Ефективна защита с автоматична стабилизация

Line-Interactive UPS технологията е интелигентно и икономически ефективно решение, което предлагает високо ниво на защита за широк кръг от приложения. Това е много различна технология от On-Line UPS. При Line-Interactive нормалният път на тока не минава през постоянно двойно преобразуване.

1. Нормален режим (наличие на мрежово захранване): В нормален режим токът следва директен път от мрежата към товара, като преминава през:

■ Surge Suppressor (Защита от пренапрежение): Предпазва UPS-а и свързаното оборудване от внезапни пикове в напрежението (като при гръмотевици).

■ EMI Filter (Филтър за смущения): Премахва високочестотните електромагнитни смущения.

■ AVR (Automatic Voltage Regulator / Автоматичен Регулатор на Напрежението): Това е ключовият елемент тук. Представлява специален трансформатор, който автоматично повишава или понижава входящото напрежение, ако то е твърде ниско или твърде високо. Така се избягва превключване към батерия при леки колебания в мрежата.

■ Transfer Switch (Превключвател): В нормален режим той е настроен да преминава по горния път към мрежата и AVR. Товарът се захранва директно от филтрирана и стабилизирана мрежова енергия, а не от постоянно работещ инвертор.

2. Зареждане на батерията: Докато UPS уредът е свързан към мрежата, зарядното устройство използва част от входящата енергия, за да поддържа батерията напълно заредена.

3. Режим на батерия (при спиране на тока): Когато мрежовото захранване спре или напрежението излезе извън диапазона, който AVR може да коригира:

■ Transfer Switch (Превключвателят): Веднага превключва от горния път към долния път (батериен режим). Това отнема технологично време от 2-8 милисекунди, което определя времето за превключване.

■ Инвертор (Inverter): Батерията подава постоянен ток (DC) към инвертора. Инверторът преобразува DC обратно в променлив ток (AC) за товара.

■ Изходно Напрежение: Изходната вълна в този режим обикновено е модифицирана синусоида (Modified Square Wave), а не чиста. Това не е проблем за компютри, мрежови устройства, камери и видеорекордери, но не е идеално за чувствително лабораторно оборудване и е абсолютно недопустимо за електродвигатели и циркулационни помпи.

Line-Interactive UPS е ценово по-изгоден от On-Line, но предлага по-ниско стъпало на защита поради наличието на време за превключване и нечистата синусоида в батериен режим.

Сравнителен анализ: Онлайн срещу Line-Interactive

Характеристика	Онлайн UPS (On-Line)	Line-Interactive UPS
Топология	Двойно преобразуване (AC-DC-AC)	Директно захранване с AVR
Време за превключване	0 милисекунди	2-10 милисекунди
Ниво на защита	Максимално. Пълна защита от абсолютно всички аномалии.	Високо. Защита от спиране, пикове, спадове и нестабилно напрежение.
Качество на изхода	Перфектна, изцяло новогенерирана синусоида	Стабилизирано мрежово напрежение
Ценови клас	По-висок	Среден
Приложения	Сървъри, дейта центрове, медицинска апаратура, системи за видеонаблюдение (DVR/NVR), телекомуникационно и всяко друго критично и чувствително оборудване.	Персонални компютри, работни станции, мрежово оборудване (рутери, суичове), офис периферия.

В заключение: Изборът между Онлайн и Line-Interactive UPS технология трябва да бъде базиран на критичността на защитаваната апаратура и потенциалните рискове, свързани със смущения в захранването. За абсолютно критични системи, където дори и най-малкото прекъсване на захранващата вълна е недопустимо, Онлайн UPS е единственото правилно решение, осигуряващо абсолютна сигурност. За по-малко критични товари Line-Interactive UPS предлага изключително добър и балансиран компромис между цена, енергийна ефективност и надеждна защита.
