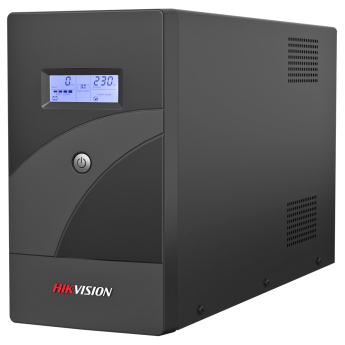

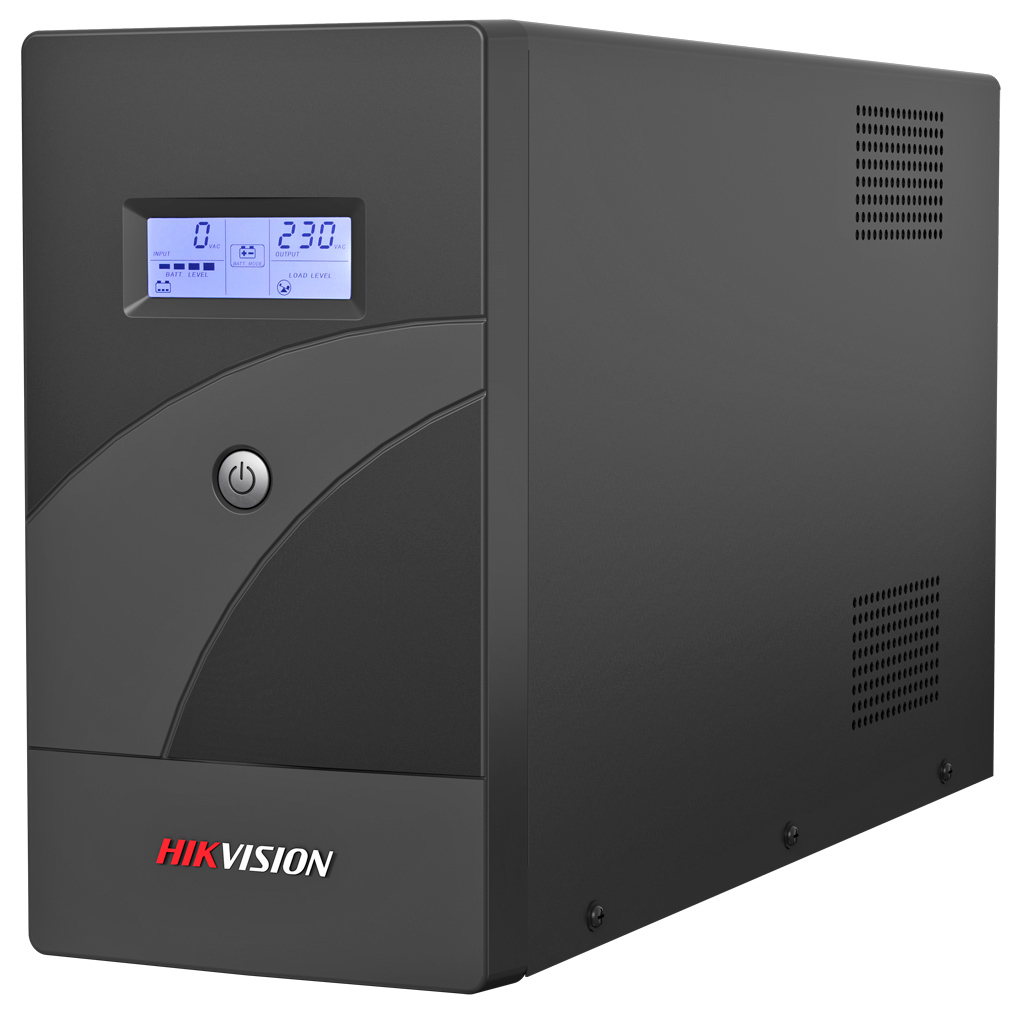

Непрекъсваемо токозахранване /UPS/ HIKVISION DS-UPS2000-R: 2000 VA - 1200 W, Line Interactive технология с автоматичен волт регулатор, симулирана синусоида, 2 батерии 12V/9 Ah, 4 x Шуко

Непрекъсваемо токозахранване /UPS/ HIKVISION DS-UPS2000-R: 2000 VA - 1200 W, Line Interactive технология с автоматичен волт регулатор, симулирана синусоида, 2 батерии 12V/9 Ah, 4 x Шуко

   За да се гарантира надеждността на една система за видеонаблюдение, непрекъсваемото електрозахранване е критичен фактор. Много потребители инвестират в качествени камери и видеорекордери, но пропускат най-важния елемент за тяхната сигурност – какво се случва, когато токът спре?

   Обикновено първото действие на нарушителите е да прекъснат електрозахранването на обекта, а дори и без външна намеса, авариите в мрежата и токовите удари са често явление. В такива моменти системата за видеонаблюдение остава напълно безпомощна, а записите спират. Точно тук идва ролята на UPS (Uninterruptible Power Supply) - устройство за непрекъсваемо захранване. То действа като защитен буфер между електрическата мрежа и Вашата техника.

• Осигуряване на резервно захранване: При спиране на тока, UPS-ът моментално превключва на вградената си батерия. Това позволява на камерите и рекордера да продължат да работят и да записват без прекъсване.
• Line-Interactive технология: Съвременна технология, позволяваща на UPS-а непрекъснато да следи състоянието на напрежението в мрежата. За разлика от най-евтините (Off-line) модели, които чакат тока да спре, Line-Interactive устройствата активно регулират и изправят напрежението в реално време, без да разчитат на батерията. Ако  аномалията в мрежата е твърде сериозна и вграденият Автоматичен Волт-Регулатор (AVR) не може самостоятелно да се справи, поради критично ниско напрежение, прекомерно високо напрежение (токов удар) или пълно спиране на тока, тогава устройството моментално превключва в режим на батерия. Това гарантира абсолютна защита на Вашата техника дори в най-екстремните ситуации.
• Стабилизиране на напрежението и защита от токови удари: Вграденият автоматичен регулатор коригира постоянните колебания, спадове или скокове в мрежата, като подава към техниката изчистено и безопасно напрежение. Това предпазва чувствителната електроника от повреди, които при токов удар често са тотални. UPS-ът има филтри и предпазители, които елиминират опасните пикове, преди те да достигнат до Вашите устройства.

Монтирането на UPS в системата за видеонаблюдение превръща сигурността от временна в постоянна. Той елиминира риска от внезапни токови удари, които увреждат техниката Ви. С UPS, получавате пълна защита за инвестицията си и спокойствието, че камерите ще записват без прекъсване точно тогава, когато имате най-голяма нужда от тях.

Power (Захранване)
Капацитет на UPS/Мощност: 2000 VA / 1200 W. Максималният товар, който UPS-ът може да поеме.
Технология на работа: Line-Interactive. Комбинира бързо автоматично превключване на батерия и постоянна стабилизация на входящия ток. Този тип технология е предпочитана и сигурна инвестиция за защита.

Input (Входни параметри)
Границите на мрежовото напрежение, в които устройството стабилизира изхода автоматично чрез вградения Автоматичен Волт Регулатор (AVR). Диапазон на входното напрежение:

• 162 VAC до 268 VAC (при номинално напрежение 220V)
• 170 VAC до 280 VAC (при номинално напрежение 230V)
• 177 VAC до 290 VAC (при номинално напрежение 240V)

Входна честота: 50/60 Hz (самоадаптивна). Непрекъснато следи и автоматично синхронизира с честотата на мрежата.
Тип щепсел: Schuko. Стандартно европейско Шуко за директно свързване към масовите монофазни контакти.

Output (Изходни параметри)
Диапазон на изходното напрежение: 220/230VAC ± 10%.
Изходна честота: 50/60 Hz ± 0.5 Hz (самоадаптивна).
Време за превключване: ≤ 10 ms. Времето за реакция и превключване на ток от батерията при пълно отпадане на основното захранване от мрежата. Гарантира непрекъсната работа, без риск от рестартиране или загуба на данни.
Форма на вълната: Симулирана синусоида. Изходният сигнал е оптимизиран за работа с импулсни захранващи блокове, каквито се използват в компютърната техника, системите за сигурност, рутери и монитори. Не се препоръчва за уреди с променливотокови двигатели или трансформатори като циркулационни помпи за отоплителни системи).
Тип контакти: 4 х Шуко. Европейски тип контакти на задния панел за едновременно свързване на техника.

Battery (Батерия)
Тип батерия: 12 V / 9 Ah x 2, оловно-киселинна необслужваема батерия. Не работи с допълнителни външни батерии.
Време за зареждане: 6-8 часа (до 90% от капацитета).
Типично време за автономна работа: 15-20 минути при постоянен товар от 300W, 30-40 минути при постоянен товар от 150W. При по-ниска консумация, например няколко камери и видеорекордер, времето се увеличава значително.

Interface (Интерфейс)
Комуникационни портове: USB. Възможност за софтуерно управление и връзка с компютър.

Protection (Защити)
Пълна защита: Защита от пренапрежение, защита от претоварване, защита от дълбок разряд, защита от късо съединение. Комплексна многостепенна електронна система защитава както самия UPS от повреди, така и техниката.
Автоматичен предпазител: Защитава UPS-а от претоварване по мощност и късо съединение. При задействане, предпазителят изключва. За да се върне UPS-а в работен режим, е необходимо само да се натисне бутона обратно.

Indicator (Индикация и сигнализация)
Яснен графичен LCD дисплей за текущото състояние и режима на захранване в реално време:

• AC Mode (Работа от мрежата): Индикация за нормално захранване от електрическата мрежа. Входното напрежение се изписва в лявата част на екрана.
• Battery Mode (Работа на батерия): Икона сигнализира, че уредът работи на батерия (при спиране на тока).
• Input Voltage (Входно напрежение): Напрежението от мрежата в реално време (VAC).
• Output Voltage (Изходно напрежение): Напрежението към свързаните консуматори (VAC) в реално време.
• Load Level (Ниво на натоварване): Графична скала с деления в долния десен ъгъл, за текущото натоварване.
• Battery Level (Ниво на батерията): Графичен индикатор с деления, показващ оставащия капацитет на батерията.
• Overload (Претоварване): Икона сигнализира при надвишаване на допустимата мощност (предупреждение).
• Battery Low (Изтощена батерия): Премигващ индикатор показващ критично ниско ниво на заряда на батерията.
• Fault (Повреда): Специфична икона за грешка или код за неизправност на екрана при възникване на проблем.

Звукови аларми, сигнализиращи при промяна в захранващата среда и изискващи внимание събития:

• Режим на батерия: Звуков сигнал на всеки 10 секунди.
• Изтощена батерия (Low battery): Звуков сигнал всяка секунда.
• Претоварване (Over load): Звуков сигнал на всеки 0.5 секунди.
• Повреда (Fault): Непрекъснат звуков сигнал.

Общи характеристики
Работна температура: от 0 °C до +40 °C с влажност до 90% (без конденз).
Размери: 124 mm х 382.40 mm х 225.1 mm.
Тегло: 10.5 kg.
Охлаждане: с вентилатор и алгоритъм "Smart Fan Control". Активира се при 4 конкретни състояния:

• Режим на батерия: Когато токът спре и инверторът се включи, за да преобразува 24V от двете вътрешни батерии в 230V AC. Тогава се генерира сериозна топлина и вентилаторът работи на 100% обороти.
• Зареждане на батерията: След като захранването от мрежата се възстанови и UPS-ът започне да зарежда разредените батерии. Вграденото зарядно работи под товар и загрява. Вентилаторът работи на по-ниски обороти, около 50% и спира напълно, когато батерията достигне над 90% заряд (което отнема между 4 и 6 часа).
• Високо натоварване: Ако към UPS-а се включат консуматори, които надхвърлят 60% от капацитета му. Вътрешните трансформатори започват да греят дори при наличие на ток от мрежата и вентилаторът се включва, за да ги охлади. При нисък товар, вентилаторът не е активен при наличие на ток от ел. мрежа.
• Прегряване: Ако температурата в корпуса надвиши 40⁰C (например ако UPS-ът е затворен в тясно, непроветриво пространство или през горещи летни месеци). Щом температурата падне под критичната, вентилатора спира.

HIKVISION - Световен лидер във видеонаблюдението

HIKVISION доминира глобалния пазар на системи за видеонаблюдение с най-голям пазарен дял в света. Основана през 2001 г., HIKVISION не просто участва в индустрията за сигурност – тя я дефинира и ръководи. Чрез своите AI-powered Internet of Things (AIoT) технологии, HIKVISION е посветена на интегрираната сигурност и сценарий-базираната дигитализация, обслужвайки мащабни индустрии, които изискват абсолютна сигурност и безкомпромисно качество. Избирайки HIKVISION, Вие не просто купувате продукт, Вие инвестирате в безспорен световен хегемон, чиито развойни бюджети и технологичен мащаб превръщат конкуренцията в малки, второстепенни играчи. HIKVISION е двигателят, който създава стандартите, докато останалите просто ги следват. Това е най-голямата, най-иновативната и най-надеждната екосистема за интелигентна сигурност в света.

Следвайки своята дългосрочна визия – да овласти сигурността и устойчивия растеж на света, HIKVISION е дефинирала своята мисия: да защитава безопасността на хора и общности, да овластява индустриите чрез дигитализация с AIoT технологии и да подпомага устойчивото развитие на света, който споделяме.

Като основен партньор на HIKVISION, ние ви гарантираме, че получавате не само най-добрите продукти, но и пълно съдействие при избора и професионалната инсталация на Вашата система за видеонаблюдение.

Анализ на времето на работа на UPS със системи за видеонаблюдение

Времето е ориентировъчно и не е гарантирано! Отнася се за нови UPS-и, без деградация на батериите.

Данните по-долу предоставят приблизителни изчисления на времето на работа на системи за видеонаблюдение с мрежови IP камери, захранвани от различни модели UPS на HIKVISION, при прекъсване на електрозахранването от мрежата.

Допускания за изчисленията

• Консумация на камерите: За изчисленията е приета средна консумация на една камера от ~7W.
• Консумация на NVR: Приета е консумация на видеорекордера от ~15W.
• Консумация на PoE суич: Приета е консумация от ~5W.
• Консумация на твърд диск: Приета е консумация от ~5W.
• Консумация на UPS: В изчисленията е включена и собствената консумация на всеки UPS (на празен ход), базирана на реални измервания.
• Капацитет на батериите: Приети са следните реални капацитети на батериите за всеки модел UPS, базирани на неговата мощност (VA).

Методология на изчисленията

Изчисленията са базирани на реални данни от измервания, вместо на общи предположения за ефективността. Това гарантира максимална прецизност. Общата консумация е сбор от консумацията на системата за видеонаблюдение (видеорекордер, камери, PoE суич, твърд диск) и собствената консумация на самия UPS. По този начин се изчислява общото натоварване и консумация на батерията.

Резултати от изчисленията

Времето, посочено в таблиците по-долу, представлява реалното време на работа. То е изчислено като $85\%$ от общия теоретичен капацитет на батерията. Този коригиращ фактор се прилага, защото всички UPS устройства са проектирани да изключат автоматично преди пълното изтощаване, когато батерията достигне т.нар. критичен праг на нисък заряд. Целта на това задължително самоизключване е основно защита на батерията. Предпазва се батерията от дълбок разряд, който трайно уврежда оловно-киселинните батерии и драстично съкращава техния живот и капацитет. По този начин, посоченото реално полезно време отразява максималната продължителност на работа, преди UPS да прекъсне захранването, за да защити вътрешната си батерия.

Сценарий 1: 4 камери

• Консумация на системата (NVR + 4 камери + PoE + HDD): 15W + 28W + 5W + 5W = 53W

Сценарий 2: 8 камери

• Консумация на системата (NVR + 8 камери + PoE + HDD): 15W + 56W + 5W + 5W = 81W

Сценарий 3: 16 камери

• Консумация на системата (NVR + 16 камери + PoE + HDD): 15W + 112W + 5W + 5W = 137W

Номинална мощност на UPS устройствата

Собствена консумация на UPS устройствата

Влияние на деградацията на батерията

Всеки път, когато една батерия се зарежда и разрежда, нейният капацитет постепенно намалява. С течение на времето, способността ѝ да съхранява енергия отслабва, което води до намаляване на времето за работа на UPS-а.

• След около 1-2 години употреба, батерията може да загуби значителна част от първоначалния си капацитет, което съкращава времето на автономна работа.
• С напредване на времето на работа, вътрешното съпротивление на батерията се увеличава. Това води до по-големи загуби на енергия под формата на топлина и съкращава още повече времето на автономна работа.
• Високите температури ускоряват процеса на деградация.

Влияние на температурата върху живота на батериите

Обикновено производителите дават на оловно-киселинните батерии, използвани в UPS, проектен живот от 3 до 5 години. Важно е да се прави разлика между "проектен живот" и "реален експлоатационен живот".

• Проектният живот е теоретичната продължителност, която батерията би издържала при идеални условия, включително оптимална температура (около 25°C), правилно зареждане и минимален брой цикли на разреждане.
• Реалният експлоатационен живот е действителната продължителност, която батерията издържа при реалните условия на употреба, които често са по-малко идеални.

Поради фактори като температура, честота на разреждане и качество на батерията, реалният живот на батерията често е по-кратък от посочения от производителя. Затова се препоръчва батериите да се проверяват на всеки 2 години и ако е наложително да се сменят, за да се гарантира надеждността на UPS системата. Температурата е най-значимият фактор, който влияе на живота на батериите в UPS устройствата. Производителите препоръчват работна температура между 20°C и 25°C.

• Високи температури: По-високите температури ускоряват химическите реакции в батерията, което води до по-бързо стареене и намаляване на капацитета ѝ. Като общо правило, за всяко повишение на температурата с 10°C над препоръчителния диапазон, животът на батерията се съкращава наполовина. Например, батерия, която би издържала 4 години при 25°C, ще издържи само 2 години, ако работи постоянно при 35°C. Високата температура също така увеличава риска от корозия и термичен срив.
• Ниски температури: Ниските температури от друга страна забавят химическите реакции, което намалява способността на батерията да отдава енергия ефективно. Това може да доведе до спад в капацитета и намаляване на времето за автономна работа. Въпреки че студът не съкращава живота на батерията така драстично както топлината, той се отразява пряко на нейната производителност и надеждност при прекъсване на тока.

Влияние на температурата:

• При 25°C: Ако една батерия има предвиден живот от 4 години при идеални условия, тя ще работи толкова.
• При 35°C: При постоянна работна температура от 35°C, животът на същата батерия ще се съкрати наполовина, т.е. ще издържи 2 години.
• При 45°C: При 45°C животът ѝ отново се съкращава наполовина, което означава, че ще работи само 1 година. В повечето Line Interactive UPS-и без постоянно активно охлаждане с вентилатор, температурата вътре в тях е около 35°C-45°C.

За да удължите живота на UPS батериите, е критично важно да поддържате оптимална температура в помещението, където е инсталирано устройството.

Принцип на работа на линейно интерактивните непрекъсваеми устройства:

- при нормално токоподаване от ел. мрежата

- при прекъсване на токоподаването от ел. мрежата
