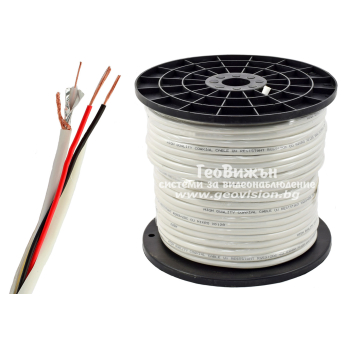

Кабел комбиниран за видеонаблюдение: RG59CU/48CU + 2x0.50 mm2 CU - изцяло меден кабел. 100 метра макара

Кабел комбиниран за видеонаблюдение: RG59CU/48CU + 2x0.50 mm² CU - изцяло меден кабел

Микрокоаксиален и захранващ кабел в обща изолация. Екраниран с алуминиево фолио на микрокоаксиалния кабел, метриран, бял, 7.8 mm външен диаметър. За външно и вътрешно полагане. 100 метра макара. Външна PVC изолация с UV защита.

Общи характеристики: Микрокоаксиален и захранващ кабел в обща изолация
Дължина на макарата: 100 метра
Цвят на външната изолация на кабела: Бял
Общ външен диаметър на целия кабел: 7.8 mm
Дебелина и материал на обща външна изолация на целия кабел: 0.65 mm, PVC
UV защита на външната изолация на целия кабел: Да. /устойчивост срещу ултравиолетови лъчи/
Тест за издръжливост на външната изолация на кабела за високо напрежение /Sparker Test/: 4000V
Обща екранировка на микрокоаксиалния и захранващия кабел: няма
Пожароустойчивост: Да. /Материалите използвани в кабела, са тествани и класифицирани като незапалими/
Съответствие на стандарти: EN 50173, CENELEC EN 50288-3, ISO/IEC 11801. Продуктът е маркиран със CE.
Работна температура: от -20°C до +60°C. /-20°C е най-ниската температура, при която изолацията остава гъвкава и не е чуплива. +60°C е най-високата температура, която кабелът може да издържи, без изолацията да се повреди.

Микрокоаксиален кабел (видеосигнал): многожичен RG59CU/48CU. Изцяло меден вътрешен проводник CU и изцяло медна външна оплетка CU
Централно жило (материал): изцяло медно CU
Структура на централното жило и сечение: многожилно, съставено от 14 нишки, всяка с диаметър 0.16 mm
Изолация на централното жило: Плътен полиетилен (Solid PE). /този материал има по-висока диелектрична константа, което води до по-голямо затихване на сигнала, особено при високи честоти/
Външен диаметър микрокоаксиалния кабел с изолацията: 4.1 mm
Екранировка на микрокоаксиалния кабел с оплетка: изцяло медна външна оплетка CU. 48 отделни нишки, всяка с диаметър 0.12 mm. Това е проводник от със 100% мед
Eкранировка на микрокоаксиалния кабел с фолио: Алуминиево фолио 110% покритие. /фолиото не просто обвива кабела, а краищата му се застъпват с 10%. Това застъпване гарантира, че по цялата дължина на кабела няма никакви пролуки, през които смущенията биха могли да проникнат и да влошат качеството на сигнала/
Покритие на оплетката: 60% /покритие на кабела от оплетката, влияещо на ефективността на екраниране/
Външна изолация на микрокоаксиалния кабел: PVC
Импеданс (Ω): 75±3 ома
Капацитет (pF/m): 52±2 pF/m. /способността на кабела да съхранява електрически заряд на метър дължина/
Скорост на разпространение (%): 78%. /скоростта на сигнала в кабела спрямо скоростта на светлината. Скоростта на разпространение на сигнала зависи пряко от диелектричната константа на изолационния материал/
Return Loss (dB): ≥22 (5-1000 MHz), ≥20 (1000-3000 MHz). /мярка за отражението на сигнала по кабела. По-висока стойност означава по-малко отражение/
Затихване при +20°C на 30.5 метра (100ft): 50 Mhz - 2.6 dB, 100 Mhz - 3.5 dB, 200 Mhz - 5.4 dB

Захранващ кабел (захранване): многожичен изцяло меден проводник 2х0.50 mm² CU
Брой проводници: 2 (червен и черен)
Материал на захранващите проводници: CU - чиста мед
Структура на захранващите проводници и сечение: многожилни, 16 отделни нишки всяка с диаметър 0.16 mm, 2х0.50 mm²
Изолация на захранващите проводници: 1.65 mm PVC. /външният диаметър на всеки захранващ проводник

Кабелът е изключително качествен - 100% чиста мед на всички проводници в него. Това е възможно най-добрият кабел за видеонаблюдение към момента, който предлагаме! Подходящ е за всички HD-TVI/CVI/AHD/CVBS камери до 8 мегапиксела.

Подходящи конектори за този кабел:

• Конектор позлатен за коаксиален и микрокоаксиален кабел BNC с винт. Пружинен предпазител ф7.3 мм
• Конектор за микрокоаксиален кабел BNC с винт. Пружинен предпазител ф4.3 мм
• Конектор за коаксиален кабел BNC/клема
• Захранваща букса с клема, 5.5 mm външен x 2.1 mm вътрешен диаметър, мъжка
• Захранваща букса с клема, 5.5 mm външен x 2.1 mm вътрешен диаметър, женска

Подробен технически анализ, тест и описание:

https://www.geovision.bg/bg/blog-news/podroben-analiz-i-sravnenie-na-kombinirani-kabeli-za-videonablyudenie

от 2 клиентски ревюта

5
средно от
2 гласа

5 звезди

2

4 звезди

3 звезди

2 звезди

1 звезда

---

Ревюта

Динков - 26.11.2021

Много качествен кабел, експресна доставка.

Ивайло - 21.12.2021

За втори път пазарувам- изключително качествен кабел, нямам забележки!

Защо е важно кабелът да е 100% чиста мед

   Абревиатурите обозначаващи кабелите ползвани за видеонаблюдение са най-често:

• CU или Solid Cooper - 100% меден кабел
• CCA /Copper-Cladd Aluminum/ - алуминиев кабел с 10-15% покритие на мед

   Copper-Cladd Aluminum на английски или "помеднен алуминий" на български. При коаксиалните кабели се използва и във вариант CCS – Coper-cladd steel. Вместо качествената и скъпа мед се използва много по-евтин алуминий. Той e покрит с мед, за да се постигнат определени електрически параметри - резултата е евтин и изключително компромисен кабел.

   Как работи CCA кабелът?

   Променливият ток има една специфична особеност: когато тече по проводника, от създаденото във вътрешността магнитно поле електроните биват изтласкани навън. Тоест, във вътрешната част на едно сечение близо до центъра, ток не протича и тя е неизползваема. Това се нарича "скин" ефект. Скин ефектът е пряко зависим от честотата - колкото по-висока е тя, толкова по-силно е отблъскването на електроните от центъра на проводника и толкова по-голяма част от него е неизползваема. Тоест, вътрешността на медния проводник не определя специфичното му съпротивление при променлив ток (без постояннотокова съставка) и тя може да бъде заменена с по-евтин материал.

   CCA е начин да се замени “неизползваемата” част от сечението на меден проводник с алуминий, а работната зона при променлив ток да остане медна. Като резултат се получава следното:

• По-малко тегло - алуминият е по-лек от медта.
• По-висока проводимост от чисто алуминиев кабел - особено при високи честоти.
• По-голяма якост от чисто алуминиев кабел.
• Възможност за запояване - ако кабелът е от чист алуминий това би било доста трудно заради окисите и нуждата от специални флюсове.
• Ниска цена - при производството на кабел само 10-15% от вложения метал е мед.

   Въпреки видимо “страхотните плюсове” на евтиния CCA кабел, ще се наложи да ви разочароваме, тъй като има и страхотни минуси:

• Алуминият е крехък - CCA кабелите НЕ издържат много на огъване и вибрации.
• Той се окислява при контакта си с въздух. Тоест, в мястото на срязване или заголване на изолация и нарушаване на медното покритие за монтаж на конектори например, започва процес на оксидиране на вътрешната алуминиева сърцевина. В резултат, в зоната на кримпване CCA кабела с времето става твърде крехък и това поставя под въпрос качеството на съединението. Ако то е изложено и на огъване и вибрации резултата е предварително ясен.
• Алуминият има специфично съпротивление с 64% по-голямо от това на медта, а CCA кабела при постоянен ток - с около 40% повече от това на еквивалентен меден кабел. Това е фактор за възникване на редица проблеми, като например при захранване на камери през PoE. Такъв експеримент би довел до минимум 40% загуби на ток в жилата и риск от прегряване/повреда в кабела.
• CCA кабелите имат огромен проблем с постояннотоковото съпротивление - видеосигнала има DC съставка. Това значи, че CCA ще влоши значително качеството на изображението на камерите. Вторият проблем е в захранващите жила - видеокамерите се захранват с 12V постоянен ток, а ние имаме CCA захранващи проводници с 40% по-голямо съпротивление. Загубите на ток по трасето от захранването до камерата ще са драматични.
• Понятията CCA и Cat.5е/Cat.6 са несъвместими. Помеднените алуминиеви кабели са НЕСТАНДАРТНИ и НЕ ОТГОВАРЯТ на изискванията за тези категории. Cat.5e/Cat.6/Cat.6a/Cat.7/Cat.8 описват стандарти единствено и само за изцяло медни жила.

   Нашият съвет е да избягвате CCA кабелите. Интересувайте се какви кабели купувате. Помеднените алуминиеви кабели не винаги са обозначени като такива. Търговците редовно премълчават и не споменават тази особеност. Други, въобще не знаят какво продават и какво е CCA и CU. Ако попаднете на нещо с твърде изгодна цена и се съмнявате, оголете добре жилата и разгледайте детайлно дали медта не “белее” в центъра. Друг прост метод за тест: при нагряване със запалка CCA жилото се огъва, а медното запазва позицията си.
