Подробен анализ и сравнение на комбинирани кабели за видеонаблюдение

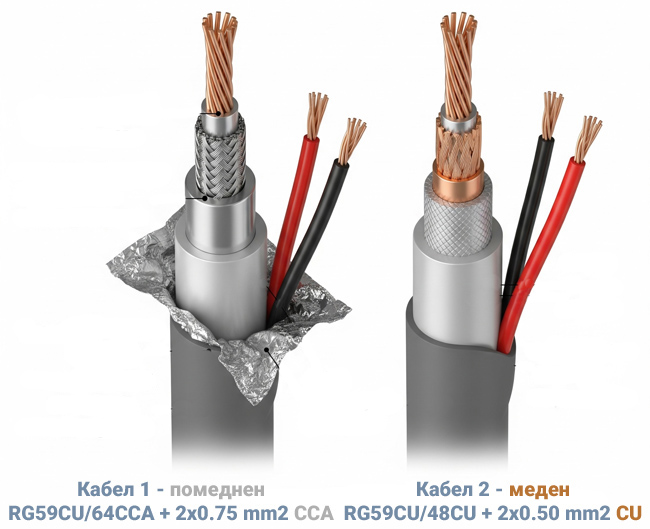

Предлагаме 2 модела комбинирани коаксиални кабели за видеонаблюдение:

В тази статия ще ги сравним.

Подробен анализ и сравнение на комбинирани кабели за видеонаблюдение

Изборът на правилния кабел е ключов за изграждането на надеждна и ефективна система за видеонаблюдение. Представяме ви детайлен преглед на два от най-често използваните комбинирани кабели, за да ви помогнем да направите най-доброто решение, съобразено с вашите нужди и бюджет.

Кабел 1: Помеднен кабел (CCA) - Икономичният избор
Описание на продукта Този комбиниран кабел предлага микрокоаксиален и захранващ кабел в обща изолация, което го прави практично решение за много инсталации. Централното видео жило е изцяло медно (CU), докато външната екранировка (оплетката) и захранващите проводници са от помеднен алуминий (CCA).
Технически параметри
  • Централно жило: Изцяло медно (CU)
  • Екранировка (оплетка): Помеднен алуминий (CCA) с 90% покритие
  • Екранировка (фолио): Алуминиево фолио над целия кабел
  • Захранващи проводници: Помеднен алуминий (CCA) 2x0.75 mm²
  • Обща екранировка: Да, с фолио
  • Диаметър: 7.8 mm
Основни предимства
  • Достъпна цена: Това е идеалният избор, ако бюджетът е основен фактор.
  • Ефективно екраниране: Общата екранировка с алуминиево фолио (110% покритие) гарантира, че както видеосигналът, така и захранването са защитени от външни електромагнитни смущения.
Най-подходящ за
  • Малки обекти и домашно видеонаблюдение: Идеален за инсталации в апартаменти, къщи или малки офиси.
  • Камери с ниска резолюция: Перфектен за използване с 2MP HD-TVI камери на къси и средни разстояния.
  • Проекти с ограничен бюджет: Предлага отлично съотношение цена-качество за основни нужди за видеонаблюдение.
Недостатъци за предвиждане
  • По-високо съпротивление: Материалът CCA има по-високо съпротивление от медта, което може да доведе до спад на напрежението на захранването при по-дълги трасета.
  • Чувствителност на сигнала: При високи честоти и по-големи дължини на кабела, затихването на видеосигнала може да компрометира качеството на картината.
Кабел 2: Изцяло меден кабел (CU) - Професионалният избор
Описание на продукта Този висококачествен комбиниран кабел е проектиран за максимална производителност. Както централното видео жило, така и екранировката и захранващите проводници са изработени от 100% чиста мед.
Технически параметри
  • Централно видео жило: Изцяло медно (CU)
  • Екранировка (оплетка): Изцяло медна (CU) с 60% покритие
  • Екранировка (фолио): Алуминиево фолио над централното жило
  • Захранващи проводници: Изцяло медна (CU) 2x0.50 mm²
  • Обща екранировка: Не
  • Диаметър: 7.8 mm
Основни предимства
  • Безкомпромисно качество на сигнала: Чистата мед осигурява много по-ниско затихване на сигнала, гарантирайки кристално чисто и стабилно изображение, дори при дълги трасета.
  • Надеждно захранване: Минималният спад на напрежението по захранващите проводници е критичен за осигуряване на стабилна и дълготрайна работа на камерите.
  • Идеална съвместимост: Този кабел е създаден да работи безупречно с най-новите камери с висока резолюция, без компромис в качеството на картината.
  • Дълготрайност: Инвестиция в надеждност, която осигурява безпроблемна работа на системата за години напред.
Най-подходящ за
  • Професионални и големи инсталации: Необходим за системи в търговски обекти, индустриални сгради и зони с голям периметър.
  • Камери с висока резолюция: Единственият надежден избор за използване с 5MP и 8MP HD-TVI камери.
  • Проекти, изискващи максимална надеждност: Ако търсите гаранция за високо качество и стабилност на системата, това е вашият продукт.
Защо е важно кабелът да е 100% чиста мед?
Абревиатури на кабелите
  • CU (Solid Copper): 100% меден кабел.
  • CCA (Copper-Clad Aluminum): Алуминиев кабел с 10-15% покритие на мед.
  • CCS (Copper-Clad Steel): Стоманен кабел с медно покритие (използва се при коаксиалните кабели).
Какво е „скин ефект“? При променливия високочестотен ток (какъвто е видеосигналът), електроните се изтласкват към външната част на проводника. Този феномен се нарича „скин ефект“ и се засилва с увеличаването на честотата. Поради него вътрешната сърцевина на проводника остава практически неизползваема за пренос на високочестотни сигнали.
Как работи CCA кабелът?

CCA технологията заменя тази неизползваема вътрешна зона с по-евтин алуминий, като оставя работната повърхност медна. Това осигурява:

  • По-малко тегло: Алуминият е по-лек от медта.
  • По-висока проводимост от чист алуминиев кабел: Особено при високи честоти.
  • По-голяма якост: От чист алуминиев кабел.
  • Възможност за запояване: По-лесно от чист алуминий.
  • Ниска цена: Поради използването на само 10-15% мед.
Забележка за конкретния модел: При коаксиалния Кабел 1 централното видео жило е изцяло медно (CU), а CCA материалът е вложен във външната оплетка (екрана) и захранващите проводници.
Особеност при захранването При 12V постоянен ток (захранването на камерите) скин ефект липсва. Токът протича равномерно по цялото сечение на проводника, което прави чистата мед незаменима за изграждане на стабилни захранващи линии без падове на напрежение.
Недостатъци на CCA кабелите – скритите рискове
Скрити технологични рискове Въпреки видимите предимства, CCA кабелите имат сериозни недостатъци:
  • Крехкост: Алуминият е крехък. Тези кабели не издържат добре на многократно огъване и вибрации.
  • Оксидация: При срязване или нарушаване на медното покритие, алуминиевата сърцевина се окислява бързо. Това прави съединенията (например при монтаж на конектори) крехки и ненадеждни с течение на времето.
  • Високо съпротивление на постоянен ток: Алуминият има с 64% по-голямо съпротивление от медта. CCA кабелът има около 40% по-високо съпротивление от еквивалентен меден кабел. Това е огромен проблем при захранване на камерите с 12V постоянен ток, което води до драматични загуби на ток по трасето и риск от прегряване.
  • Влошаване на видеосигнала: Видеосигналът също има постояннотокова съставка, което означава, че високото съпротивление на CCA кабела ще влоши значително качеството на изображението.
Работа с HD-TVI камери (2, 5 и 8 MP)
Контекст на технологията Ето къде разликата в материалите става критична. HD-TVI технологията използва високи честоти за предаване на видеосигнал с висока резолюция.
За 2MP камери И двата кабела могат да се справят с предаването на сигнал от 2MP камери, особено на по-къси разстояния. Въпреки напредъка на HD-TVI технологията и наличието на адаптивни еквалайзери, които компенсират затихването, помедненият кабел има по-голоямо съпротивление. Това означава, че на по-дълги разстояния той е по-податлив на затихване на сигнала и спад на напрежението, което може да доведе до нестабилност и смущения. Изцяло медният кабел, със своята по-ниска загуба на сигнал, осигурява безупречна и стабилна картина, дори при по-големи дължини.
За 5MP и 8MP камери При тези камери с изключително висока резолюция, нуждата от качествен меден проводник е от съществено значение. По-високото затихване на помеднения кабел (CCA) може да доведе до сериозни проблеми като трептене на картината, артефакти, загуба на цвят или дори пълна загуба на сигнала, дори на по-къси разстояния. Изцяло медният кабел (CU) е единственият надежден избор за предаване на сигнал от 5MP и 8MP камери, тъй като неговата проводимост минимизира загубите на сигнал и осигурява безупречно качество.
Напредъкът на HD-TVI технологията: чипове и адаптивен еквалайзер
Напредък в технологията на чиповете Съвременните чипове за видеонаблюдение са станали много по-мощни и ефективни. Те позволяват предаването на видеосигнал с висока резолюция по стандартни коаксиални кабели, което преди беше невъзможно. Тази технология има напредък в обработката на сигнала, за да компресира и предава висококачествено изображение на дълги разстояния.
Какво е "Adaptive Equalizer" Това е интелигентен компонент, вграден в чипа на видеорекордера (DVR). Неговата основна функция е да компенсира автоматично затихването на видеосигнала, което се случва при преминаването му през дълъг кабел. Адаптивният еквалайзер анализира сигнала и усилва високите честоти, които са най-засегнати от затихването, за да възстанови оригиналната яснота и качество на изображението. Той е като интелигентен „усилвател“, който се адаптира към всеки конкретен кабел.
Разлика между HD-TVI и CVBS сигнал
  • Аналогов сигнал за HD-TVI: Това е технологията, която се използва от съвременните HD камери. Тя работи на много по-високи честоти и позволява предаването на видео с висока резолюция (до 8MP) на дълги разстояния. Въпреки че е аналогова, тя използва интелигентни методи за обработка на сигнала, за да се справи със затихването.
  • Аналогов сигнал за CVBS: Това е традиционната аналогова система, която се използва от старите камери със стандартна резолюция (SD). Тя работи на по-ниски честоти, които са по-малко податливи на затихване, но и не поддържат висока резолюция. Сигналът отслабва с всеки изминат метър по дължината на кабела, което води до затихване и потенциални изкривявания на изображението.
Технически извод Именно защото HD-TVI е аналогова технология, е необходимо да се използват висококачествени кабели, които минимизират затихването, за да може адаптивният еквалайзер да работи ефективно и да осигури безупречна картина, дори на максимални разстояния.

Кой е по-добрият кабел?

Ввъпреки че помедненият кабел (CCA) е атрактивен заради по-ниската си цена, изцяло медният кабел (CU) е безспорно по-добрият избор за всяка сериозна инсталация. Ако искате да избегнете бъдещи проблеми с качеството на картината и стабилността на захранването, особено при камери с висока резолюция, инвестицията в меден кабел е най-доброто решение за дългосрочна надеждност и безупречна работа.
