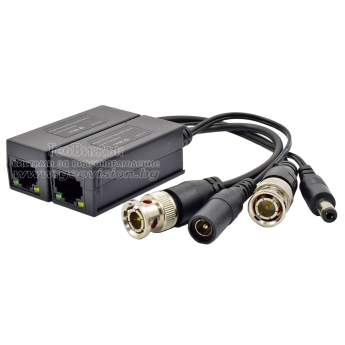

TENDTOP TT-201PV-F: 1 канален пасивен 4K видео балун за пренос на видео сигнал и захранване по UTP кабел. Комплект трансмитер и рисийвър

TENDTOP TT-201PV-F: 1 канален пасивен 4K видео балун за пренос на видео сигнал и захранване по UTP кабел. Комплект трансмитер и рисийвър

Този пасивен HD видео и захранващ балун е проектиран да осигури гъвкавост при инсталациите, като позволява предаването на видео сигнал с висока резолюция (до 8MP/4K) и захранване (12V/24V) по един UTP кабел (CAT.5E/6). Балунът успешно преобразува сигнала, за да работи с UTP инфраструктура, достигайки до 100 метра за видео и захранване. Той е съвместим с всички HD аналогови технологии (HDCVI, HDTVI, AHD) и не изисква собствено захранване, тъй като е пасивен. Устройството елиминира електрическия шум и гарантира кристално чиста картина при всякакви условия. Защитата е гарантирана от вградена 2KV TVS защита срещу пренапрежение и мълнии, отговаряща на стандарта IEC61000-4-5. Снабден е с LED индикатор за бърза диагностика и може да пренесе до 1.5 Amp ток. Това е идеалното, надеждно и компактно решение за предаване на видео и ток през UTP кабел.

Сигнал за предаване: 1 канал.
Категория на кабела: UTP CAT.5E/6.
Конектори: Коаксиален видео BNC-M мъжки
Конектори: RJ45 за UTP кабела, BNC-M за камера/видеорекордер, 5.5x2.1 mm за захранване.
Съвместими режими: HD-TVI/CVI/AHD.
Поддържана резолюция: 720P, 1080P, 4MP, 5MP, 8MP
Видео честотна лента (сигнал): 250 MHz (-3db).
Видео честотна лента (баланс): 0–65 MHz
Макс. ток: 1.5 Amp
ESD (Електростатичен разряд): Защита (Съгл. IEC61000-4-2)
Контактно разреждане: ниво 3
Air Discharge (Въздушно разреждане): ниво 3
Коаксиален конектор: 2KV (common-code) Per: IEC61000-4-5
UTP Конектор: 2KV (different-code), 2KV (common-code) Per: IEC61000-4-5
Импеданс (Съпротивление): BNC Мъжки 75 ohms, UTP Кабел 100 ohms
Корпус: ABS engineering plastic.
Цвят: Черен.
Размери (ДxШxВ): 210 x 22 x 20 mm (с конектори и кабел)
Тегло: 93 гр.
Работна Температура: -10°C ~ +55°C
LED индикатор на състоянието: Зелена светлина - работи, жълта светлина - не работи.
Super interference rejection: Тази функция гарантира предаването на кристално чист видео сигнал, дори когато UTP кабелът е положен в среда с високо ниво на електрически или електромагнитен шум, като в близост до електромотори, захранващи кабели или промишлено оборудване. Балунът използва принципа на балансираното предаване, при който външните смущения засягат еднакво и двете жички на усуканата двойка (т.нар. Common Mode Noise). Интелигентният дизайн на трансмитера елиминира този общ шум, като същевременно запазва и предава единствено чистия, диференциален видео сигнал. Този механизъм ефективно предотвратява появата на ивици, трептене и други артефакти в картината, които обикновено са резултат от смущения, осигурявайки надеждност и отлично качество на изображението при всички поддържани високи резолюции и големи разстояния.

Максимално разстояние за пренос на видеосигнал и захранване с кабел Cat5/5e/Cat6: до 100 метра.
Максимално разстояние за пренос само на видеосигнал с кабел Cat5/5e/Cat6:

• HD-TVI: 720P: 250 метра, 1080P: 250 метра, 4MP: 200 метра, 5MP: 200 метра, 8MP: 180 метра
• HD-CVI: 720P: 400 метра, 1080P: 250 метра, 4MP: 200 метра, 5MP: 200 метра, 8MP: 180 метра
• AHD: 720P: 350 метра, 1080P: 200 метра, 4MP: 200 метра, 5MP: 200 метра, 8MP: 180 метра

 * Според официалната спецификация, видео балуна е проектиран да работи с неекраниран UTP кабел CAT 5E/6. Този тип кабел е препоръчителен, тъй като балунът разчита на неговата структура, за да постигне отлично отхвърляне на смущения, което е ключова характеристика на устройството. Въпреки, че FTP кабел технически може да бъде използван, това носи определени рискове. FTP кабелите имат допълнителен метален екран, който, ако не бъде правилно заземен в двата края на инсталацията, може да действа като антена, улавяйки външни електромагнитни смущения и потенциално влошавайки качеството на видео сигнала. Използването на UTP CAT 5E/6 остава най-сигурният и препоръчителен начин за постигане на максимална дистанция на предаване на данни и гарантиране на стабилността и чистотата на сигнала.

TENDTOP е бранд, който се е наложил сред професионалните инсталатори като специалист по основните компоненти на всяка система за видеонаблюдение. Техните продукти са критични за стабилността, дълготрайността и чистия пренос на видеосигнала. TENDTOP (която работи под марката PEOVG в международен план) е изцяло ангажирана в развойната дейност (R&D) и производството на професионално оборудване за пренос на видеосигнал, захранване и защита на системите за сигурност.

Кой стои зад TENDTOP?

• Основните членове на R&D екипа на PEOVG имат повече от 10 години опит в областта на видео преноса и мрежовите продукти. Този фокус гарантира, че продуктите са винаги на върха на технологичните изисквания.
• TENDTOP използва високо автоматизирани производствени машини и уникални производствени техники. Това осигурява висока ефективност и унифицирани продуктови спецификации, което е гаранция за постоянно и стабилно качество на всяка произведена бройка.
• Компанията е оборудвана с авангардни тестови инструменти и строга система за контрол на качеството (Q.C. System). PEOVG е сертифицирана по ISO9001:2008 и продуктите притежават международните сертификати CE, FCC и RoHS.
