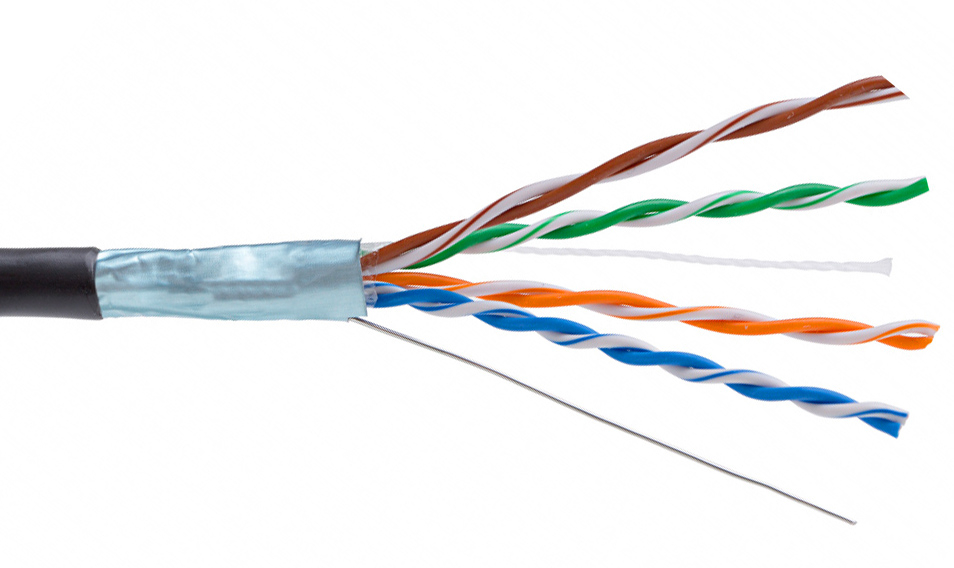

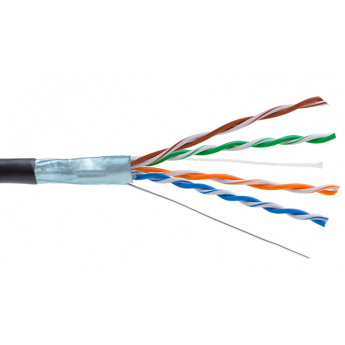

KELine KE300S24PE-RLX: Кабел мрежов FTP (F/UTP), Cat.5e, 4x2xAWG24, 300 Mhz, черен, изцяло медни жила, екраниран, PE външна изолация. За външен монтаж, устойчив на вода, влага и UV лъчи

KELine KE300S24PE-RLX: Кабел мрежов FTP (F/UTP), Cat.5e, 4x2xAWG24, 300 Mhz, черен, изцяло медни жила, екраниран, PE външна изолация. За външен монтаж, устойчив на вода, влага и UV лъчи

KE300S24PE-RLX - FTP Cat 5E е професионален екраниран кабел, проектиран специално за работа в агресивни външни условия. С тествана честотна лента до 300 MHz, той осигурява стабилна 1 Gigabit връзка и резерв, далеч надхвърлящ стандартните изисквания за Категория 5E. Кабелът е идеалното решение за изграждане на външни трасета за видеонаблюдение, безжични точки за достъп (AP) и свързване на отделни сгради, където кабелът е изложен на слънце, влага и големи температурни амплитуди. Конструкцията e идентична с KE300S24-Eca - плътни медни проводници с диаметър 0.511 mm и общ алуминиев екран. Eфективен за магистрални линии между сгради, както и трасета за външни IP камери. Кабелът е напълно съвместим с технологиите за захранване по мрежата Power over Ethernet (PoE).

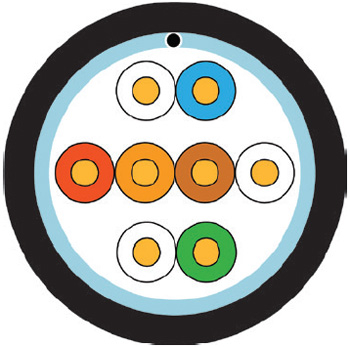

Конструкция:
Тип на кабела: FTP (F/UTP) кабел с 4 усукани двойки.
Категория: Category 5E, тестван в честотна лента до 300 MHz.
Скорост на данни: 1 Gigabit Ethernet.
Поддържани стандарти: IEEE 802.3 (10BASE-T, 100BASE-TX, 1000BASE-T), IEEE 802.5 (16 MB), ISDN, TPDDI, ATM.
Проводник: Плътно медно жило, AWG24 – диаметър 0.511 mm.
Усукване: Две жила формират една двойка.
Изолация на жилата: Полиетилен (PE) с диаметър 1.00 mm. Жилото заедно с изолацията достига диаметър 1.00 mm.
Екранировка на всички жила: Общ екран с алуминиево ламинирано фолио (AL/PET).
Външна обвивка: Специален полиетилен (PE) с дебелина 0.6 mm, черен цвят (RAL 9005).
Външен диаметър на кабела: 6.2 mm.

Реакция на огън и устойчивост на пламък:
Реакция на огън и употреба в сгради: Тъй като външната обвивка е полиетилен (PE) за максимална защита на открито, кабелът не притежава самогасящи свойства и е запалим. Поради липсата на сертификат за пожарна безопасност, този кабел не е предназначен за продължително полагане в сгради. Материалът PE на външната обвивка е абсолютно устойчив на вода и UV лъчи, но по химически състав той е горим. За разлика от него, PVC обвивките на вътрешните кабели съдържат добавки за забавяне на пламъка, които обаче не издържат на слънце и влага. Този кабел е за работа на открито, където фокусът е защитата от атмосферни влияния, а не пожарната безопасност.

Механични характеристики:
Полагане: Този модел е изрично проектиран за директно полагане на открито, като черната му PE външна обвивка осигурява пълна защита срещу ултравиолетовото (UV) излъчване и предотвратява напукването на кабела при дълготрайно излагане на слънце. Материалът е напълно непромокаем, което го прави устойчив на влага и дъжд, гарантирайки дълъг експлоатационен живот на трасето без нужда от защитни тръби. Вътрешната структура е идентична с тази на KE300S24-Eca - без компромис с преносните характеристики.
Изключително устойчив на механично въздействие, атмосферни влияния, влага, вода и UV лъчи.
Минимален радиус на огъване: 50 mm при инсталация и 25 mm при експлоатация.
Температурен диапазон: При монтаж от 0°C ~ +50°C, при експлоатация от -20°C ~ +60°C.
Максимално натоварване на опън: 110 N (11 kg). 110 нютона дефинира критичната граница на механично усилие, на което кабелът може да бъде подложен по време на неговото полагане. Този параметър гарантира, че при изтегляне през гофрирани или прави тръби, медните жила и екраниращото фолио ще запазят своята физическа структура и цялост.
Тегло на кабела: 35 kg/km.
Скорост на сигнала (NVP): Приблизително 69% от скоростта на светлината.

Области на приложение:
Мрежи: За изграждане на първични (Campus), вторични (Riser) и терциерни (Horizontal) мрежи. Идеален за външни инсталации на IP камери, Wi-Fi антени и връзки между сгради.
Максимална допустима дължина за работа: 100 метра. Независимо дали се използва само за пренос на данни или в комбинация със захранване по PoE. Тази граница е заложена в международните стандарти за Категория 5E и е основата, върху която са изчислени всички преносни характеристики в техническата спецификация на производителя. Ако трасето задължително трябва да е над 100 метра, правилният подход е:

• PoE Extender (усилвател): Поставя се по средата на трасето, за да регенерира сигнала и захранването.
• Междинен суич: Инсталиране на суич на всеки 100 метра.
• Оптична линия: За разстояния над 100 метра оптиката е единственото решение, което гарантира 100% стабилност.

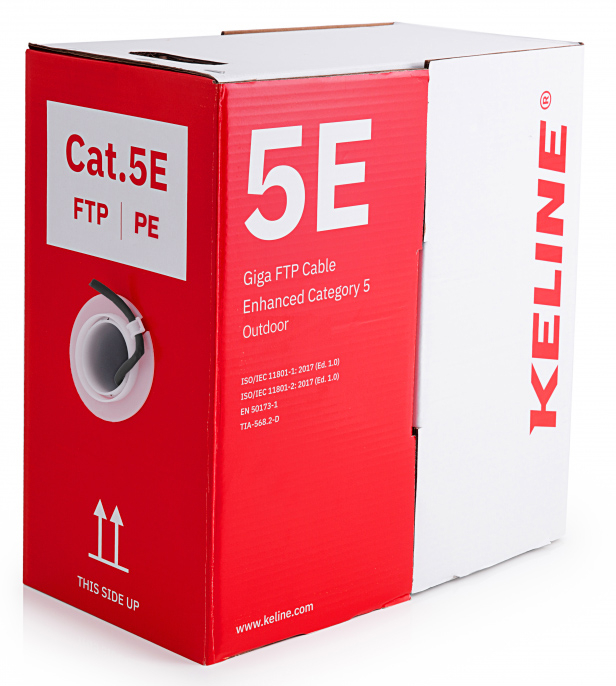

Кабелът е на 305 метра кашони. Цената е за 1 метър. Минимално количество за поръчка е 50 метра. Продава се само на количества през 50 метра /50, 100, 150, 200, 250, 305 метра/

Сравнение на LAN кабели KELine

 Брошура с пълни технически характеристики в PDF формат

KELine: Европейският лидер в системите за окабеляване

KELine е водещ европейски бранд за цялостни структурирани кабелни системи (SCS), собственост на KRUGEL EXIM Ltd. (базиран в Словакия). KELine не просто доставя кабели, а предлага комплексно решение с безкомпромисно качество, създадено за критична инфраструктура и професионални системи, където прекъсването на работата е недопустимо.

KELine е един от малкото производители, чието качество се контролира постоянно от независими международни лаборатории, а гаранцията е подкрепена от огромни реални инсталации. Производството на KELine е под надзора на сертифициращите лаборатории FORCE Technology, 3P и GHMT. Те извършват редовни производствени инспекции и тестване на масово произвежданите продукти, гарантирайки, че параметрите им отговарят на всички приложими международни стандарти.

Защо е важно кабелът да е 100% чиста мед

Абревиатурите, обозначаващи кабелите, ползвани за видеонаблюдение, са най-често:

CU или Solid Copper: 100% изцяло меден кабел.

CCA (Copper-Clad Aluminum): Алуминиев кабел с едва 10–15% повърхностно покритие на мед.

Copper-Clad Aluminum на английски или "помеднен алуминий" на български. При коаксиалните кабели се използва и във вариант CCS - Copper-Clad Steel (помеднено стоманено жило). Вместо качествената и скъпа мед се използва много по-евтин алуминий или стомана. Те се покриват с тънък слой мед, за да се постигнат определени електрически параметри - резултатът е евтин и изключително компромисен кабел.

Как работи CCA кабелът?

Променливият ток има една специфична особеност: когато тече по проводника, от създаденото във вътрешността магнитно поле електроните биват изтласкани навън. Тоест във вътрешната част на едно сечение близо до центъра ток не протича и тя остава неизползваема. Това физическо явление се нарича "скин" ефект. Скин ефектът е пряко зависим от честотата - колкото по-висока е тя, толкова по-силно е отблъскването на електроните от центъра на проводника и толкова по-голяма част от него е неизползваема. Тоест вътрешността на медния проводник не определя специфичното му съпротивление при променлив ток (без постояннотокова съставка) и тя може да бъде заменена с по-евтин материал.

Специфика на проводника при високочестотен променлив ток

CCA е начин да се замени "неизползваемата" част от сечението на медния проводник с алуминий, а работната повърхностна зона при променлив ток да остане медна. Като резултат при високи честоти се постига следното:

■ По-малко тегло: Алуминият е значително по-лек от медта.

■ По-висока проводимост: По-висока проводимост от чисто алуминиев кабел, особено изразена при високи честоти.

■ По-голяма якост: По-голяма механична якост в сравнение с изцяло алуминиевия кабел.

■ Възможност за запояване: Ако кабелът е от чист алуминий, това би било доста трудно заради окисите и нуждата от специални флюсове.

■ Ниска цена: При производството на кабела само 10–15% от вложения метал е реална мед.

Критичните недостатъци на помеднения алуминий (CCA)

Въпреки видимо "страхотните плюсове" на евтиния CCA кабел, в реалната практика на видеонаблюдението се проявяват сериозни технически дефекти:

1. Изключителна крехкост на материала: Алуминият е крехък метал. CCA кабелите НЕ издържат на многократни огъвания, усуквания и външни структурни вибрации по трасето.

2. Оксидация и разрушаване на връзките: Алуминият се окислява бързо при директен контакт с въздуха. В мястото на срязване, заголване на изолацията или механично нарушаване на медното покритие при монтаж на конектори започва бърз процес на оксидиране на вътрешната алуминиева сърцевина. В резултат в зоната на кримпване CCA кабелът с времето става твърде крехък, връзката се разхлабва и качеството на цялото съединение отпада.

3. Огромно специфично съпротивление и PoE загуби: Алуминият има специфично съпротивление с 64% по-голямо от това на медта, а CCA кабелът при постоянен ток – с около 40% повече от това на еквивалентен изцяло меден кабел. Това е основен фактор за възникване на редица хардуерни проблеми, например при захранване на камери през PoE (Power over Ethernet). Такъв експеримент води до минимум 40% директни загуби на ток в самите жила и реален риск от прегряване или пълна софтуерна повреда по кабелното трасе.

4. Влошаване на видеосигнала и 12V падове: CCA кабелите имат огромен технически проблем с постояннотоковото съпротивление, а видеосигналът съдържа DC съставка. Това означава, че CCA ще влоши значително качеството и чистотата на изображението от охранителните камери. Вторият голям проблем е в захранващите жила – камерите се захранват масово с 12V постоянен ток, а ползването на CCA проводници с 40% по-голямо съпротивление гарантира драматични падове и загуби на напрежение от захранващия блок до крайното устройство.

5. Несъвместимост с мрежовите стандарти: Понятията CCA и Cat.5e / Cat.6 са абсолютно технически несъвместими. Помеднените алуминиеви кабели са НЕСТАНДАРТНИ и НЕ ОТГОВАРЯТ на международните изисквания за тези категории. Стандартите Cat.5e, Cat.6, Cat.6a, Cat.7 и Cat.8 описват спецификации единствено и само за изцяло медни жила.

Нашият съвет: Избягвайте изцяло CCA кабелите на обектите си. Интересувайте се подробно какви кабели купувате за видеонаблюдение. Помеднените алуминиеви кабели невинаги са обозначени коректно върху макарите. Търговците редовно премълчават и не споменават тази особеност. Други въобще не знаят какво продават и каква е разликата между CCA и CU. Ако попаднете на кабел с твърде изгодна цена и се съмнявате в качеството му, оголете добре жилата и разгледайте детайлно дали металът не "белее" в центъра на сечението си. Друг прост метод за бърз тест на терен: при директно нагряване със запалка CCA жилото веднага се огъва и стопява, докато медното запазва твърдата си позиция.
