Медиа конвертор за пренос на Ethernet по оптичен кабел до 25 км Wi-Tek: WI-MC101M. 1 х 10/100 Mbps Ethernet порт RJ45 + 1 x 100 Mbps Fiber optic порт (SC). Комплект приемник и предавател

Медиа конвертор за пренос на Ethernet по оптичен кабел до 25 км Wi-Tek: WI-MC101M. 1 х 10/100 Mbps Ethernet порт RJ45 + 1 x 100 Mbps Fiber optic порт (SC). Комплект приемник и предавател

Network standart: IEEE 802.3i, IEEE 802.3u.
Wave Length: 1310nm Tx/1550nm Rx.
Network Media 100BASE-T: UTP category 5, 5e cable maximum 100m EIA/TIA- 568 100Ω STP maximum 100m
Network Media 100BASEFX: Single-mode Fiber.
Connector: RJ-45 Auto MDI/MDIX, 10/100 Mbps; Fiber SC 100 Mbps.
Ethernet port transmission distance: 100 m.
LED Indicator: PWR, Link/Act.
Корпус: Алуминиев.
Захранване: DC5V 1A с включен захранващ адаптер.
Размери: 94.5x73.0x27.0 mm.
Работна температура: 0°C ~ +50°C.

Wi-Tek WI-MC101M: Медия конвертор за оптична връзка

   Wi-Tek WI-MC101M е медиа конвертор, предназначен да преобразува Ethernet сигнал (по меден кабел, RJ45) в оптичен сигнал (по фибро-оптичен кабел, SC конектор) и обратно. Основната му цел е да осигури пренос на мрежови данни на много по-големи разстояния, отколкото е възможно с традиционния LAN кабел.

   Важно е да се отбележи, че WI-MC101M се предлага като комплект от два модула – приемник и предавател, които работят заедно за установяване на пълнодуплексна връзка (едновременно предаване и приемане на данни) по едно единствено оптично влакно. Това е възможно благодарение на технологията WDM (Wavelength Division Multiplexing), която използва различни дължини на вълната за предаване (Tx) и приемане (Rx) на данни по едно и също влакно. За WI-MC101M това са 1310 nm за предаване (Tx) и 1550 nm за приемане (Rx).

Възможности и характеристики:

• Тип устройство: Медия конвертор 10/100BaseTX към 100BaseFX.

• Скорост на връзката: Поддържа Fast Ethernet (10/100 Mbps). Автоматично договаряне на режима (full/half duplex) на TX порта.

• Оптична връзка:

  • Тип влакно: Single-mode (едномодово) оптично влакно.

  • Конектор: SC конектор.

  • Дължина на вълната: 1310 nm (Tx) / 1550 nm (Rx) за единия модул и обратното за другия модул от комплекта, за да се осигури WDM функционалност.

  • Максимално разстояние: До 25 километра по оптично влакно. Това е значително предимство пред медните кабели, които са ограничени до 100 метра.

• Ethernet връзка:

  • Порт: 1 x RJ45 порт (10/100 Mbps).

  • Auto MDI/MDI-X: Автоматично разпознаване на типа кабел (прав или кръстосан), което опростява свързването.

  • Максимално разстояние: До 100 метра по UTP Cat.5/5e кабел.

• Стандарти: Съвместим със стандарти IEEE 802.3i (10Base-T), IEEE 802.3u (100Base-TX и 100Base-FX).
• VLAN поддръжка: Поддържа Tag-VLAN и Port-VLANs. Това е полезна функция за мрежова сегментация и управление на трафика.
• Jumbo Frames: Поддържа до 2KB (2000 байта) JUMBO кадри, което може да подобри производителността при голям обем данни, особено при видеонаблюдение.
• Захранване: 5Vdc/1A с включен захранващ адаптер.
• Работна температура: Широк диапазон от 0°C до +50°C, което го прави подходящ за различни среди.
• Компактен дизайн: Малки размери, което улеснява инсталацията.
• Индикатори (LEDs): LED индикатори за Power (захранване), FX Link/Act (оптична връзка/активност) и TX Link/Act (Ethernet връзка/активност), което помага за лесна диагностика.

Приложение:

Wi-Tek WI-MC101M е изключително полезен в ситуации, когато трябва да се преодолеят големи разстояния в мрежата или да се осигури по-голяма защита от смущения. Типични приложения включват:

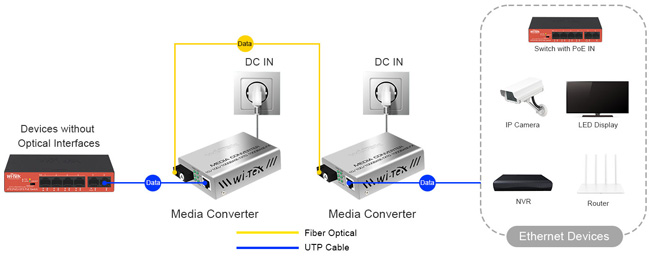

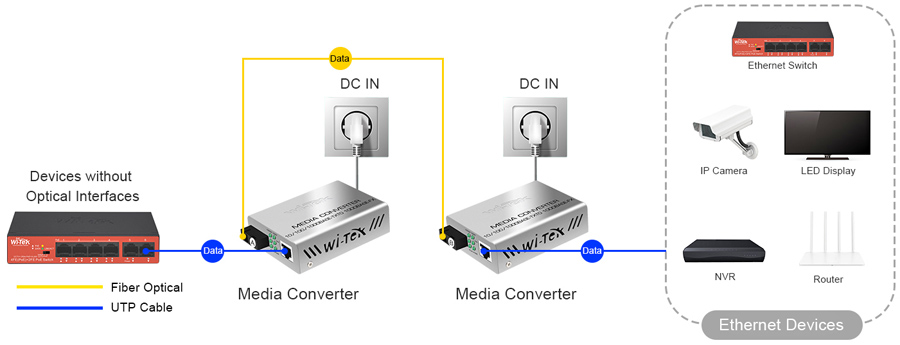

• Видеонаблюдение на големи разстояния: Често се използва за свързване на IP камери или NVR (мрежови видеорекордери), разположени на километри разстояние, например от една сграда до друга, или за периметърно видеонаблюдение. В този случай, сигналът от камерата (по меден кабел) се преобразува в оптичен от единия медия конвертор, преминава по оптичен кабел, и на другия край вторият медия конвертор преобразува обратно оптичния сигнал в електрически за връзка с NVR.
• Разширяване на LAN мрежи: За свързване на отдалечени локални мрежи (LAN), като например между офиси в различни сгради на голям кампус или индустриална зона.
• Свързване на мрежови устройства: Когато имате мрежов комутатор или рутер, който трябва да бъде свързан с друг на голямо разстояние.
• Индустриални приложения: В среди, където електромагнитни смущения могат да бъдат проблем, оптичните кабели осигуряват по-надежден имунитет към тях.
• Пестене на кабели: Използването на едномодово влакно с WDM технология намалява броя на необходимите оптични влакна наполовина (използва се само едно влакно вместо две), което спестява разходи за окабеляване.

Надеждност:

Медия конверторите от този тип са проектирани да бъдат надеждни и да работят стабилно в продължение на дълъг период от време.

• Устойчивост: Работният температурен диапазон (0°C до +50°C) показва, че устройството е проектирано да издържа на нормални работни условия в помещения.
• Производител: Wi-Tek е известен производител на мрежово оборудване, което обикновено е показател за разумно качество и поддръжка.
• Стабилна връзка: При правилно инсталиране и използване на качествени оптични и медни кабели, WI-MC101M осигурява стабилна и постоянна мрежова връзка. От ключово значение е да се гарантира чистота на оптичните конектори и правилно сплайсване/терминиране на влакната.

Други съображения:

• Комплект: WI-MC101M се продава като комплект от два модула. За да работи връзката, ви трябват и двата – единият е приемник за едната посока и предавател за другата, а вторият е обратното.
• Двупосочна комуникация по едно влакно: Това е основно предимство за пестене на инфраструктура, но изисква съответните WDM устройства от двете страни.
• Fast Ethernet: Важно е да се отбележи, че това е Fast Ethernet (100 Mbps) конвертор. За нуждите на видеонаблюдение (особено с IP камери с висока резолюция) или други приложения с висок трафик, може да се наложи Gigabit Ethernet (1000 Mbps) медия конвертор. Все пак, 100 Mbps е напълно достатъчно за повечето стандартни нужди.

   В обобщение, Wi-Tek WI-MC101M е ефективно и надеждно решение за разширяване на мрежови връзки по оптично влакно на значителни разстояния, особено подходящо за видеонаблюдение и други приложения, където са необходими дълги кабели и устойчивост на смущения
