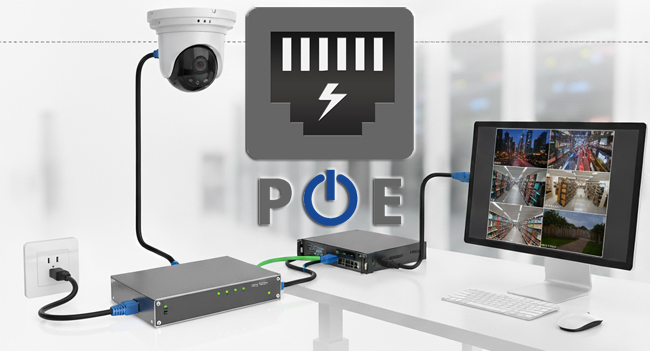

PoE и видеонаблюдение: Един кабел, нула проблеми. Пълно ръководство

Ако сте попадали на термини като PoE камера, PoE суич или PoE NVR, вероятно сте се запитали какво точно означава това съкращение.

PoE е съкращение от Power over Ethernet (Захранване през Ethernet). Накратко, това е иновативна технология, която предава електрическо захранване и мрежови данни по един-единствен стандартен мрежов кабел (Cat5e, Cat6 и т.н.). Това е революционна функция, която преобрази индустрията на IP видеонаблюдението, като направи инсталацията по-бърза, по-евтина и значително по-гъвкава. Нека се потопим в детайлите.

1. Какво точно е PoE?

Представете си, че инсталирате нова IP камера. Без PoE, за тази камера ще са ви необходими два отделни кабела:

1. Мрежов кабел (LAN): За пренос на картината, звука и контролните данни.
2. Захранващ кабел (220V или 12V): За захранването на камерата.

PoE елиминира нуждата от втория кабел. То позволява захранващото напрежение (обикновено около $48V$ DC) да пътува безопасно по същите четири двойки усукани проводници, които пренасят и мрежовите данни.

Двата главни компонента в PoE

Всяка PoE система се състои от две основни групи устройства:

1. PSE (Power Sourcing Equipment - Оборудване, източник на захранване): Това е устройството, което предоставя електричеството. Примери: PoE суичове и PoE NVR-и.
2. PD (Powered Device - Захранвано устройство): Това е устройството, което получава електричеството и данните. Примери: IP камери, Wi-Fi точки за достъп, VoIP телефони.

2. Къде ще срещнете PoE в системата за видеонаблюдение?

В нашия онлайн магазин ще видите PoE присъствие в три основни категории продукти:

А) IP камери (PD)

Почти всички съвременни IP камери поддържат PoE. Това означава, че те имат вграден чип, който разпознава PoE сигнала и извлича необходимото електричество от мрежовия кабел.

Б) PoE суичове и инжектори (PSE)

PoE суичът е най-често срещаният източник на захранване. Той има множество LAN портове, като всеки от тях може едновременно да предава данни към камерата и да я захранва. Може да свържете всички камери на едно място и да ги захранвате централно.

PoE инжектори: Решението за единична камера. Освен PoE суичовете и NVR-ите, съществува и трето устройство, което може да предостави PoE захранване: PoE инжекторът. Това е малко, външно захранващо устройство, което има две основни гнезда:

1. Data In (Данни вход): Свързва се към вашия стандартен (не-PoE) мрежов рутер или суич.
2. Data & Power Out (Данни и захранване изход): Свързва се директно към PoE камерата.

Кога се използва PoE инжектор?

• Единични IP камери: Когато искате да добавите само една PoE камера към съществуваща мрежа, която няма PoE суич.
• Отдалечени обекти: Когато камерата е твърде далеч от основния PoE NVR/суич, а до нея има наличен електрически контакт. Инжекторът превръща стандартната LAN линия в PoE линия.
• Специфични нужди от мощност: Когато имате камера, която изисква по-висок стандарт (напр. $802.3bt$), който вашият основен суич не поддържа.

Кога се използва PoE суич?

• Множество устройства: Захранването на повече от две камери винаги е по-ефективно и управляемо със суич.
• Нови инсталации: При изграждане на цялостна система за видеонаблюдение.
• Централизирано управление: Суичът позволява лесно рестартиране на камерите (чрез изключване/включване на порта) и централно осигуряване на UPS захранване за цялата система.

В) PoE NVR (PSE) vs. NVR без PoE

Това е ключовата разлика, която виждате в продуктовите описания:

Поради тази причина PoE NVR-ите са силно препоръчителни за по-бърза и по-чиста инсталация, тъй като те консолидират захранването, мрежовия хъб и записващото устройство в едно устройство.

Внимание: Мрежово ограничение на PoE NVR-ите (Частна мрежа)

Вградените PoE портове на NVR-а (напр. 8-те порта на 8-канален модел) формират отделна, изолирана (частна) мрежа, която е "скрита" зад NVR-а. Това означава, че:

1. Камерите се свързват само към NVR-а: Камерите трябва да се свържат директно към тези PoE портове.
2. Няма "каскадно" свързване: Не можете да свържете външен PoE суич (който захранва други камери) към един от PoE портовете на NVR-а, за да "вкарате" тези допълнителни камери в системата. В този случай, NVR-ът няма да разпознае камерите, тъй като портът очаква да види директно свързано PD устройство (камера), а не друг суич.

Как да свържете отдалечени камери към PoE NVR?

Ако сте купили PoE NVR (с вградени 8 порта) и имате две камери, които са твърде далеч и се нуждаят от външен суич:

• Правилен метод: Трябва да свържете външния PoE суич към UPLINK порта на NVR-а (това е единственият LAN порт на NVR-а, който е предназначен за връзка с основната мрежа/рутер). След това трябва да конфигурирате ръчно NVR-а да търси тези допълнителни камери, които са в основната мрежа (Main LAN).

Ключов извод: PoE портовете на NVR-а са само за директна връзка с камери, а не за свързване с други мрежови устройства като суичове.

3. Защо PoE е задължително за IP камерите?

Използването на PoE не е просто удобство, а важен фактор, който оптимизира цялостния процес и надеждност на системата:

① Икономия на време и разходи за инсталация

По-малко кабели: Нужен ви е само един Ethernet кабел, вместо два (мрежов + Захранващ).

② По-висока гъвкавост и мобилност

Тъй като захранването се подава централно от суича или NVR-а, можете лесно да преместите камерата си, като просто прекарате нов мрежов кабел до желаната точка.

③ Централизирано и надеждно захранване

Цялото захранване на вашите камери може да бъде подсигурено от UPS (Uninterruptible Power Supply) система, свързана само към PoE суича или NVR-а. Това гарантира, че в случай на спиране на тока, всички камери ще продължат да работят и записват, докато не се изтощи батерията на UPS-а. Ако всяка камера се захранваше индивидуално от различни места, щяхте да имате нужда от множество UPS-и.

④ Безопасност

PoE използва ниско напрежение ($48V$), което е безопасно за хора и устройства. Няма риск от токов удар, което прави инсталацията още по-сигурна.

4. Важните технически детайли: PoE стандартите

Не всички PoE устройства са еднакви. Мощността е ключова, тъй като различните камери имат различни нужди. Ето основните стандарти, които трябва да познавате:

Ограничения на разстоянието: Колко далеч може да стигне PoE?

Както при всеки стандартен Ethernet мрежов кабел (Cat5e/Cat6), съществува физическо ограничение за дължината на кабела, на която може да се пренася както данни, така и захранване с пълна скорост:

• Стандартна граница: Максималното разстояние е $100$ метра. След тази граница, както мрежовият сигнал, така и захранващото напрежение отслабват, което води до нестабилна работа или до пълна липса на връзка и захранване.

• Extended PoE (Long Range) режим: За да се преодолее това ограничение, много съвременни PoE суичове предлагат специален режим, често наричан Extended PoE или Long Range PoE. Този режим намалява скоростта на пренос на данни (обикновено до $10$ Mbps, което е напълно достатъчно за повечето IP камери), но позволява на PoE захранването и данните да достигнат до $250$-300 метра (в зависимост от модела на суича и качеството на кабела).

• Решения за по-големи разстояния: За обекти, където се изискват по-големи разстояния (над $250-300$ метра), се използват допълнителни решения:

  • PoE удължители (Extenders): Те могат да добавят още $100$ метра към трасето, като се захранват сами от PoE сигнала и просто го ретранслират.

  • Оптични връзки: Преобразуване на Ethernet сигнала във фиброоптичен кабел за пренос на големи разстояния (километри), последвано от PoE инжектор или суич на крайния пункт за захранване на камерата.

Как работи магията: Процесът на PoE разпознаване

Най-голямото предимство на стандартизираното PoE е неговият "интелигентен" процес на договаряне (Handshake) между PSE и PD. Този процес гарантира, че захранване се подава само към PoE-съвместими устройства, предпазвайки всички други мрежови устройства (напр. компютри или принтери) от повреда.

Ето стъпките, които се случват за по-малко от секунда, докато камерата заработи:

1. Проверка (Detection):

   • PSE Действие: Суичът (PSE) изпраща много ниско напрежение (между $2V$ и $10V$) през Ethernet порта. Това не е достатъчно, за да повреди каквото и да е устройство.

   • PD Действие: Ако свързаното устройство е PoE-съвместима камера (PD), то отговаря на този сигнал, като прилага специфично електрическо съпротивление (обикновено $25k\Omega$) към линията.

   • Резултат: Ако PSE регистрира това съпротивление, то знае, че насреща има PoE устройство и може да продължи. Ако не получи отговор, PSE не изпраща никакво захранване.

2. Класификация (Classification):

   • PSE Действие: След като е сигурно, че има PoE устройство, PSE изпраща по-високо напрежение (около $15V$ до $20V$) за кратък период от време.

   • PD Действие: Камерата (PD) отговаря на този импулс с определен ток, който показва в кой клас на консумация попада. Това информира PSE за максималната мощност (във $W)$, от която се нуждае камерата (напр. Клас 3 – до $15.4W$ или Клас 4 – до $30W$).

   • Резултат: PSE присвоява необходимата мощност на порта и я изважда от общия си Мощностен Бюджет.

3. Нормална работа (Operation):

   • PSE Действие: Суичът подава пълното работно напрежение от $48V$ DC към камерата.

   • PD Действие: Камерата започва да работи, да се инициализира, да предава данни (картина) и да консумира необходимата ѝ мощност (напр. $8W$ в нормален режим и $12W$ при включен IR прожектор).

Какво става при проблем с кабела (Fault Detection)?

Интелигентността на PSE устройствата включва и постоянно наблюдение за стабилността на захранването, което е критично за сигурността на системата.

1. Откриване на грешка (Fault Detection):

   • PSE непрекъснато следи тока, който PD консумира. Ако възникне късо съединение (short circuit), претоварване (PD изведнъж поиска повече мощност от договорената) или прекъсване на връзката, се реагира веднага.

   • Време за реакция: При засичането на грешка, PSE незабавно спира подаването на захранване към проблемния порт. Това се случва в рамките на милисекунди ($ms$), за да се предотврати повреда на устройството или потенциален пожар.

2. Автоматично рестартиране (Auto-Retry):

   • След като PSE спре захранването, то не остава в това състояние завинаги.

   • Суичът автоматично изчаква кратък период (обикновено 1 до 2 секунди), след което стартира отново целия процес на договаряне (Detection).

   • Проверка: Ако проблемът (напр. късо съединение) е отстранен, PSE успешно преминава през стъпките на проверка и класификация и отново подава напрежение.

   • Продължителност: Този цикъл на проверка и рестарт продължава автоматично и непрекъснато, докато връзката не се възстанови или кабелът не бъде премахнат от порта.

Този механизъм е ключов, тъй като гарантира, че системата ви е защитена, но и че камерата ще се включи автоматично веднага щом възстановите физическата връзка или отстраните повредата.

Какво е важно за вас: общият мощностен бюджет

Когато избирате PoE суич или PoE NVR, най-важният технически параметър е общият мощностен бюджет (PoE Power Budget).

• Това е максималната мощност във W (ватове), която суичът или NVR-ът може да осигури общо на всичките си портове.
• Ако имате 8-портов суич с бюджет $120W$ и свържете осем стандартни камери, всяка от които консумира по $10W$, общата консумация ще бъде $80W$. Това е в рамките на бюджета и системата ще работи.
• Ако обаче свържете 8 PTZ камери (всяка по $30W$), общата консумация е $240W$. Вашият $120W$ суич няма да може да ги захранва едновременно, което ще доведе до невъзможност за включване на някои от камерите.

Винаги проверявайте дали общият бюджет на вашия PSE (суич/NVR) е по-голям от сумата на максималните консумации на вашите PD (камери)!

5. Качеството е сигурност: Кабели, екраниране и видове PoE

А) Активно PoE срещу Пасивно PoE (Безопасност)

Всички стандарти, които обсъдихме досега ($802.3af/at/bt$), се наричат Активно PoE. Те са "интелигентни" – използват процеса на Handshake, за да проверят дали свързаното устройство е PoE-съвместимо, преди да подадат пълното напрежение.

Среща се обаче и друг вид:

• Пасивно PoE (Passive PoE): Този тип захранване не извършва проверка (Handshake). То просто подава постоянно напрежение (често $12V$ или $24V$) по неизползваните двойки проводници в кабела.
• Риск: Ако по погрешка включите лаптоп, принтер или друг стандартен мрежов компонент към порт с Пасивно PoE, можете да повредите устройството си, тъй като то не е проектирано да приема захранване по мрежовия кабел.
• Заключение: Винаги използвайте и изисквайте Активно PoE (стандартизирано) оборудване за системите за видеонаблюдение. Ние НЕ предлагаме Пасивни устройства. Всички PoE суичове и инжектори, които се предлагат на сайта ни, са Активни!

Б) Кабелни типове (UTP, FTP, STP) и качество на проводника (Мед vs. CCA)

Качеството на кабела е от изключително значение, когато предавате не само данни, но и електричество.

Мед срещу CCA (Надеждност на захранването)

• 100% Мед (Copper): Препоръчван за всички PoE инсталации. Медта има ниско електрическо съпротивление. Това гарантира, че захранващото напрежение достига до камерата с минимална загуба ($Voltage\; Drop),$дори на максимално разстояние от $100$ метра и при изискване за по-висока мощност (PoE+ за PTZ камери).

• Алуминий с Медно покритие (CCA - Copper Clad Aluminum): Използван за по-евтини кабели. Алуминият има много по-високо съпротивление от медта.

  • Риск: При CCA кабелите се наблюдава значителен спад на напрежението на дълги разстояния (над $50$-$70$ метра). Това може да доведе до нестабилна работа на камерите, до постоянни рестартирания или до невъзможност за включване на функции, изискващи повече енергия (като IR прожектори и др.).

Професионален съвет от нас: Инвестирайте в качествени 100% медни кабели, за да гарантирате дългосрочна стабилност, защита от смущения и правилно подаване на PoE захранването.

Заключение

PoE (Power over Ethernet) е гръбнакът на всяка съвременна и надеждна система за IP видеонаблюдение. То решава проблема с преплитането на кабели и скъпото прокарване на електричество, като същевременно осигурява централизирано, безопасно и лесно за управление захранване.

В сайта ни ние предлагаме широк асортимент от PoE NVR-и и суичове, специално подбрани да отговорят на нуждите на нашите висококачествени IP камери, гарантирайки ви максимална ефективност и лесна инсталация.
