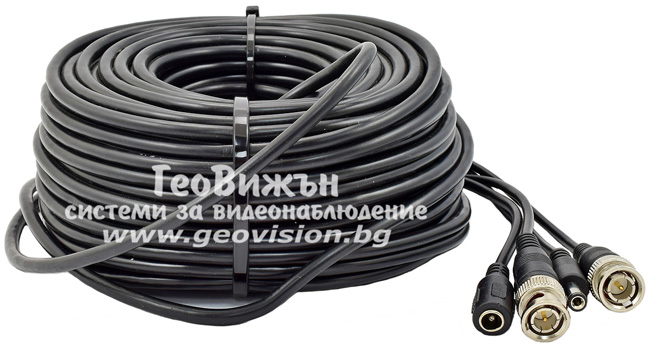

Подробен технически анализ, тест и описание на комбиниран кабел за видеонаблюдение: RG59CU/32CCA + 2x0.35 mm2 CCA, коаксиален + захранване, с кримпнати конектори (BNC-M + DC 5.5x2.1 mm)

Това е комбиниран кабел, предназначен за видеонаблюдение. Предлагаме го в 2 дължини: 20 метра и 30 метра. Неговите характеристики показват, че е компромисен вариант, насочен към бюджетния сегмент.

1. Видеосигнал (коаксиален кабел):

   • Централно жило: Изцяло медно (CU), което е важно за преноса на високочестотни сигнали. Медта осигурява ниско съпротивление и добро качество на видеосигнала.

   • Изолация: Плътен полиетилен (Solid PE), който има по-висока диелектрична константа и причинява по-голямо затихване на сигнала, особено при високите честоти, необходими за резолюции като 5 MP и 8 MP.

   • Оплетка: CCA (помеднен алуминий) с 80% покритие. Това е компромисен материал, който има по-високо съпротивление и по-слаби екраниращи свойства в сравнение с изцяло медна оплетка.

2. Захранване (захранващ кабел):

   • Материал: CCA (алуминий с медно покритие), а не чиста мед. Това е ключово. Алуминият е по-лек и по-евтин, но има значително по-високо съпротивление от медта (около 1.6 пъти).

   • Сечение: $2x0.35m{m}^2$. Това вече е сериозен недостатък, тъй като малкото сечение, комбинирано с по-високото съпротивление на CCA проводниците, ще доведе до много значителен спад на напрежението на разстояние от 30 метра.

Таблица с технически данни

Практически тест на захранващата част

За да проверим на практика ефективността на захранващите проводници, беше проведен следният тест:

• Източник на захранване: Адаптер 12V DC с мощност 2А.

• Дължина на кабела: 30 метра.

• Измерени стойности без товар: Напрежението в двата края на кабела беше 12.32V, което показва, че без консумация на ток няма спад на напрежението.

• Измерен спад на напрежението с товар (камера): Към кабела беше свързана HD-TVI камера с консумация 4.7W.

  • В цветен режим: Напрежението е точно 12V, което показва много ниска консумация на ток и съответно липса на спад на напрежението.

  • В инфрачервен (IR) режим: Напрежението спада до 10.47V. Това представлява спад от 1.53V.

Заключение от теста: Този тест потвърждава, че захранващите проводници от CCA с малко сечение ($0.35m{m}^2$) са основното слабо място на кабела. Въпреки че видеосигналът се предава безпроблемно, захранващата част не е достатъчно ефективна при повишена консумация на ток, както е в инфрачервен режим. Въпреки всичко, камерата работи нормално и има кристално ясно изображение.

По-долу сме изчислили максималните стойности, при които камерите ще работят безпроблемно с този кабел, преди напрежението да спадне под критичния минимум от 9V (12V ± 25%). Тези стойности показват максималната консумация на камерите, които захранвате:

Ако планирате да използвате 20-метров кабел, уверете се, че камерата ви консумира по-малко от 11.88 W. За 30-метров кабел, лимитът е 7.92 W.

Анализ на съвместимостта с HD-TVI камери (1, 2, 3, 5 и 8 MPX)

Кабелът е тестван и сертифициран за работа с всички посочени резолюции на 30 метра, което е негово основно предимство.

• Пренос на видеосигнала: За видеосигнала, благодарение на Адаптивния еквалайзер в съвременните DVR устройства, кабелът ще работи адекватно за всички резолюции до 8 MP на 30 метра. Еквалайзерът ефективно компенсира загубите и изкривяванията, причинени от по-евтините материали на кабела.

• Захранване: Това е най-слабото място на кабела. Спадът на напрежението по захранващите CCA проводници на 30 метра, теоретично ще бъде значителен. Практически, спадът на напрежение е значително по-малък от първоначалните теоретични оценки.

  • При ток от 0.5 A: Спадът ще бъде около 1.7V, което означава, че напрежението при камерата ще падне от 12V на около 10.3V.

  • При ток от 1 A: Спадът ще бъде около 3.4V,  което означава, че напрежението при камерата ще падне от 12V на около 8.6V.

Заключение на анализа на съвместимостта с HD-TVI камери

Въз основа на подробния анализ и реални тестове, съвместимостта на кабела с HD-TVI камери е пряко зависима от резолюцията на камерата и дължината на кабела, но е важно да се вземат предвид и специфичните характеристики на самите устройства.

За камери с резолюция като 2MP (1080p), този комбиниран кабел е изключително подходящ, дори и на максималната си дължина от 30 метра. При тази резолюция честотата на видеосигнала е относително ниска и затихването не е фактор, който да влоши качеството на картината. Поради това, можете да очаквате стабилен и ясен образ, което прави кабела идеален за стандартни инсталации в домове, офиси и малки обекти.

При използване на камери с много висока резолюция, като 5MP и 8MP (4K), традиционните теории предполагат, че този тип кабел е неподходящ за по-големи разстояния поради затихване на сигнала. Въпреки това, практиката категорично доказва, че този кабел може да осигури отлична картина дори при 5MP и 8MP HD-TVI камери на 30 метра, както беше демонстрирано от реален тест.

Основен извод: За да осигурите максимална надеждност и качество на картината, винаги съобразявайте дължината и типа на кабела с резолюцията на вашата камера. Този кабел, въпреки своите технически характеристики, се справя отлично с всички резолюции до 8MP на разстояние от 30 метра, благодарение на съвременните технологии, които надхвърлят традиционните очаквания.

Защо теорията и практиката се различават толкова драстично?

Разминаването между теорията и практиката в този случай се дължи на няколко ключови фактора, които не са отчетени в традиционните, по-стари схващания за коаксиалните кабели. Проблемът не е в конкретен елемент, а в цялостния напредък на технологиите.

1. Напредък в технологията на чиповете. Основната причина е в самите HD-TVI чипове в камерите и DVR устройствата. Съвременните чипове са много по-ефективни и с по-добра корекция на грешките от предишните поколения. Те са проектирани да работят с по-ниско съотношение сигнал/шум, което им позволява да възстановят и обработят дори силно затихнал сигнал с изключителна точност.
2. Адаптивен еквалайзер (Adaptive Equalizer). Голяма част от модерните HD-TVI устройства разполагат с функция, наречена адаптивен еквалайзер. Той автоматично анализира качеството на входящия сигнал и динамично компенсира затихването, причинено от дължината и типа на кабела. Това означава, че дори и сигналът да е отслабен, еквалайзерът го "усилва" и "изчиства" по такъв начин, че крайната картина остава без видими дефекти.
3. Разликата между аналоговия и цифровия сигнал. Въпреки че се пренася по коаксиален кабел, HD-TVI сигналът е дигитално кодиран. За разлика от чистия аналогов сигнал, който се влошава постепенно с увеличаване на затихването, цифровият сигнал може да се възстанови напълно, стига да не е изгубена ключова информация. Това прави модерните HD системи много по-устойчиви на влошаване на качеството на кабела, отколкото старите аналогови CVBS системи.
4. Материал и качество на кабела. Въпреки, че вътрешното жило на коаксиалната част е по-тънко, отколкото се препоръчва за дълги разстояния, качеството на материала на проводника (чиста мед) и плътността на екранировката също играят роля. Комбинацията от алуминиево фолио и плетена оплетка осигурява достатъчно добра защита от смущения, която в комбинация с адаптивните чипове осигурява безупречна работа.

Предимства и недостатъци

Предимства:

• Удобство: Лесна инсталация с един кабел.
• Цена: Един от най-големите плюсове, кабелът е бюджетно решение.
• Доказана съвместимост: Реални тестове гарантират, че видеосигналът ще се предава успешно за всички посочени резолюции до 30 метра, благодарение на напредъка в HD-TVI технологията.

Недостатъци:

• Сериозни ограничения в захранването: Изключително малкото сечение и материалът CCA правят кабела непригоден за захранване на камери с висока консумация на ток на 30 метра (над 8W).
• Нисък клас материали: Компромисите с CCA оплетка и CCA захранващи проводници влияят негативно на общото качество и надеждност на инсталацията в дългосрочен план.
• Не е за външен монтаж: Липса на UV защита и пожароустойчивост.

Заключение

Този кабел може да се използва успешно за видеосигнал, но не е надежден за захранване на HD-TVI камери с консумация на ток на 30 метра над 8W. Проведеният тест потвърди този извод. За по-мощни камери се препоръчва се използването на по-качествен кабел.

Обобщено заключение: Докато теоретичните изчисления се базират на стандартни формули за затихване, реалната практика показва, че модерните технологии за видеонаблюдение са станали толкова ефективни, че преодоляват тези ограничения. Нашите тестове с камери от 1MP до 8MP на 30-метров кабел са идеално доказателство за това. Това подчертава значението на тестването и на избора на качествено оборудване, тъй като резултатите често надминават очакванията.
