Какво е DORI /Detection, Observation, Recognition, Identification/ при мрежовите IP камери и с какво може да ни бъде полезно

Решаване на вечния спор: „Ама защо не се вижда лицето?“

Всеки професионален инсталатор редовно се сблъсква с един и същ казус: клиентът купува евтина камера с широкоъгълен обектив, монтира я и след това се чуди защо при евентуален инцидент изображението е общо, а лицата или автомобилните номера на разстояние от 15 метра са напълно нечетливи. Купуването на оборудване „на сляпо“, водено единствено от броя мегапиксели, е най-сигурният път към скъпоструващо разочарование.

Масовият потребител вярва, че 8-мегапикселовата (4K) камера автоматично гарантира перфектна детайлност във всяка точка на екрана. На практика обаче, ако тази камера покрива огромен зрителен зрителен ъгъл, тя ще обхване целия двор, но физически няма да разполага с достатъчно плътност на пикселите, за да улови фините черти на нарушителя в далечината.

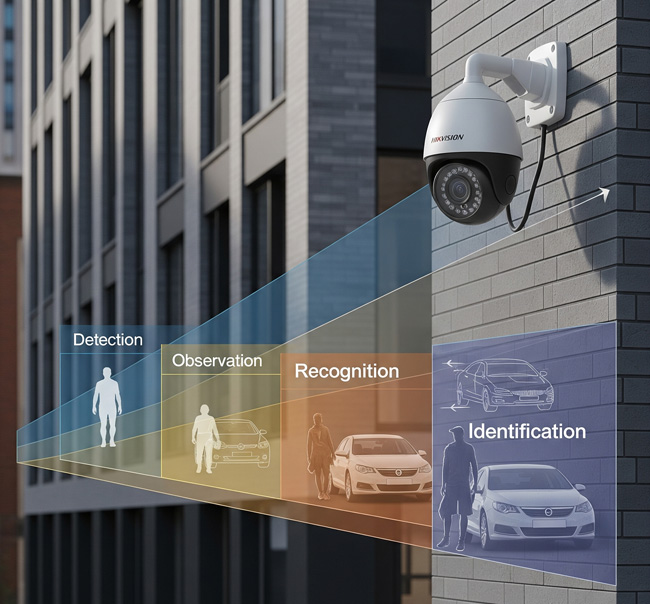

Анатомия на стандарта: Четирите нива на детайлност

В основата на DORI стои математическата единица PPM (Pixels Per Meter – пиксели на метър). Тя измерва колко физически пиксела от сензора се падат върху един метър от сцената на конкретно разстояние. Над 90% от нашите клиенти търсят системи, които покриват най-високото ниво — Идентификация, тъй като сигурното разпознаване на лица и номера е основното изискване при реална охрана. Стандартът разделя детайлността на следните четири групи:

Връзката между пиксели, сензори и фокусно разстояние

Разстоянието, на което се постигат тези нива, зависи директно от две променливи: резолюцията на сензора и зрителния ъгъл (фокусното разстояние) на обектива.

• Фактор Резолюция: Колкото по-голям е броят на мегапикселите (при еднакъв зрителен ъгъл), толкова по-голям е общият запас от пиксели. Това автоматично увеличава дистанцията, на която се поддържа плътността от 250 PPM.
• Фактор Оптика (Обектив): Колкото по-тясно е фокусното разстояние на обектива (например 6 mm или 12 mm вместо масовите 2.8 mm), толкова по-концентриран е оптичният сноп. Това увеличава драстично плътността на пикселите в конкретна далечна зона за сметка на широчината на общия изглед.

Практически примери: Математиката в реалния живот

За да разберете как работи това при проектиране, нека разгледаме реалните спецификации на две популярни конфигурации от практиката на нашия инженерен екип:

Казус 1: Сравнение на 4-мегапикселова камера с различни обективи

Ако изберем стандартна 4 MP камера, промяната на фокусното разстояние променя изцяло оперативната дистанция на системата:

• При 2.8 mm обектив (широк ъгъл около 100°): Идентификацията (250 PPM) е възможна на разстояние до 4 метра. Тази конфигурация е перфектна за малки офиси, тесни коридори или входни зони, където хората минават непосредствено пред обектива.
• При 6 mm обектив (тесен ъгъл около 50°): Камерата приближава оптично сцената и дистанцията за сигурна идентификация скача на 12 метра. Това я прави подходяща за дълги алеи или наблюдение на конкретни паркоместа.

Казус 2: Повишаване на резолюцията (8 Мегапиксела / 4K при 2.8 mm обектив)

Когато спецификата на обекта изисква широк зрителен ъгъл, но искате да увеличите дистанцията на разпознаване, единственият инженерен ход е преминаването към по-висока резолюция. Ето как изглежда DORI профилът на една 8 MP (4K) камера с широкоъгълен 2.8 mm обектив:

• Detection (Откриване): до 69 метра
• Observation (Наблюдение): до 28 метра
• Recognition (Разпознаване): до 14 метра
• Identification (Идентификация): до 7 метра

Преминаването от 4 MP към 8 MP при запазване на широкия обектив увеличава разстоянието за сигурно разпознаване на лица почти двойно (от 4 на 7 метра). Ако целта е да покриете целия преден двор и да имате ясен детайл на портала, разположен на 6 метра от фасадата, 8-мегапикселовият модел е правилното решение.

Как варифокалната оптика променя правилата на играта?

Ако обектът изисква гъвкавост или прецизна настройка на място, най-ефективното решение са камерите с моторизиран варифокален обектив (например от 2.8 до 12 mm).

Чрез стесняване на зрителното поле вие насочвате целия капацитет на мегапикселния сензор само върху критичната зона (например касов апарат, бариера или входна врата). Това изкуствено повишава плътността на пикселите в зоната на заснемане и гарантира покриване на изискванията за ниво Identification, без да се налага инвестиция в прекалено скъпи камери с екстремна резолюция.

Заключение: Как да използвате тези данни при избор на камера?

Преди да поръчате оборудване, дефинирайте ясно целта на всяка конкретна точка от вашата схема. Ако целта е просто да знаете дали в даден склад влиза някой, ви трябва камера с ниско DORI разстояние за откриване. Ако обаче целта е съдебно доказателство, трябва да изчислите дистанцията от точката на монтиране до зоната на преминаване и да съобразите модела изцяло с параметрите за Идентификация.
